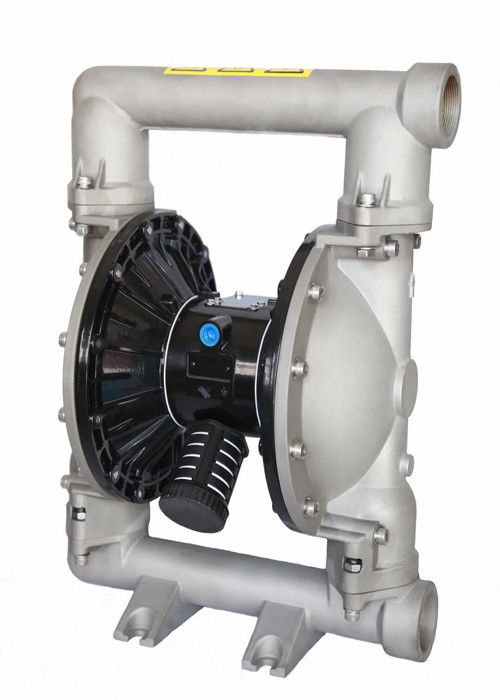

Trasporto pneumatico della polvere della pompa a diaframma del diaframma della pompa di alluminio della pittura doppio

Pompe a diaframma doppie pneumatiche

Doppie pompe a diaframma di vantaggi

• Semplice da progettazione; altamente intercambiabile ed inferiori manutenzione e costi quindi riduttori di tempo di vita.
• Di facile impiego; il flusso può essere raggiunto a richiesta ed essere alterato da aria semplice o dal regolamento fluido.
• Lo spostamento per colpo è alto; ciò aumenta sostanzialmente la durata della pompa, riducendo i costi di vita e di manutenzione.

Circa la POMPA di AODD

Se state cercando una singola pompa che può essere utilizzata in un'ampia varietà di applicazioni, volete una doppia pompa pneumatica di (AODD) del diaframma. JBSL fornisce la linea più completa di pompe di AODD disponibili da una fonte. Nessun altro produttore offre più pompe di AODD – o più opzioni di flusso e di dimensione – quel raduno ogni norma sanitaria, compreso FDA, l'usda, 3A e EHEDG.

PERCHÉ AODD

Le doppie pompe pneumatiche di (AODD) del diaframma offrono una serie di vantaggi che li rendono perfetti per una varietà quasi senza fine di usi. Pompe di AODD:

• Può trattare facilmente ed efficientemente qualche cosa da acqua ai solidi di 90%
• Offra la capacità di variare la pressione di scarico e di flusso fino a 125 PSI con un adeguamento semplice della dotazione d'aria
• Permetta ad una pompa di essere usato per le numerose applicazioni, eliminando l'esigenza degli azionamenti costosi del motore e dei calcoli critici dell'incollatura
• Può passare agli gli anche grandi, solidi taglio sensibili senza degradazione o l'accumulazione del calore trasferita al medium pompato
• Possa eseguire asciutto senza danneggiamento della pompa
• Può azionare «i sistemi su richiesta» senza limitazione della pressione costosa ed escludere gli accessori
• Non schiumerà o non separerà il medium
• Sia capace di pompaggio del lento quanto un gallone al minuto

Pompa a diaframma del doppio di principio di funzionamento JBSL

• La pompa a diaframma di JBSL è uno spostamento pneumatico e positivo, pompa di innesco di auto. I disegni mostrano il modello di flusso tramite la pompa sopra il suo colpo iniziale. È presupposto che la pompa non sia stata innescata prima del suo colpo iniziale.

  A. La valvola per aria dirige l'aria pressurizzata verso il lato posteriore del diaframma 1. Il diaframma funge da una membrana della separazione fra l'aria appiattita ed il liquido. L'aria appiattita muove il diaframma a partire dal blocco concentrare della pompa. Il diaframma opposto è tirato dentro dall'asse collegata al diaframma pressurizzato. Il diaframma 2 è ora sul suo colpo di scarico dell'aria; l'aria dietro il diaframma è stata espelsa all'atmosfera attraverso il porto di scarico della pompa. Il movimento del diaframma 2 verso il blocco concentrare della pompa crea un vuoto all'interno delle forze di pressione atmosferica della camera 2. fluide nel collettore di entrata che forza le valvole a sfera di aspirazione fuori dal suo sedile. Il liquido è libero di muoversi dopo le valvole a sfera di aspirazione e di riempire la camera liquida.

  B. Quando il diaframma pressurizzato, il diaframma 1 raggiunge il limite del suo colpo di scarico, la valvola per aria riorienta l'aria pressurizzata al lato posteriore del diaframma 2. Il diaframma pressurizzato 2 delle aeronautiche a partire dal blocco concentrare mentre tirando diaframma 1 nel blocchetto del centro. Il diaframma 2 forza le valvole a sfera di aspirazione sul suo sedile dovuto le forze idrauliche sviluppate. Queste stesse forze idrauliche staccano le valvole a sfera di scarico dal suo sedile, mentre le valvole a sfera opposte di scarico è forzate sul suo sedile, espellente il liquido per attraversare lo scarico della pompa. Il movimento del diaframma 1 al blocco concentrare della pompa crea un vuoto all'interno delle forze liquide di pressione atmosferica della camera 1. fluide nel collettore di entrata della pompa. Le valvole a sfera di aspirazione è forzata fuori dal suo sedile permettendo il fluido che è trasferito per riempire la camera liquida.

• C. al completamento del colpo, la valvola per aria riorienta ancora l'aria al lato posteriore del diaframma 1 ed inizia il diaframma 2 sul suo colpo di scarico dell'aria.

  I diaframmi sono pressione-equilibrati assicurare la vita più lunga. L'operazione di alta efficienza ad alta pressione e è raggiunta dalla progettazione unica della pompa. L'aspirazione e le valvole di scarico possono essere valvola a sfera o valvola cilindrica
