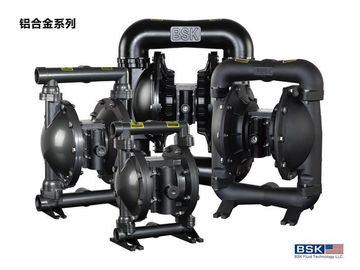

Perdita a 1 pollici pneumatica doppia della pompa a diaframma della membrana non per industria petrochimica

Membrana doppia/del doppio della pompa a diaframma di alluminio della lega perdita non

Ventili la pompa a diaframma (inoltre sappia come una pompa a membrana, la doppia pompa a diaframma pneumatica (AOOD) o pompa a diaframma pneumatica) quella usi una combinazione di azione delle valvole termoplastiche o teflondiaphragm ed adatte ricambiare della gomma, qualsiasi lato del diaframma (valvola di ritenuta, valvole a farfalla, valvole a cerniera, o qualunque altra forma delle valvole di intercettazione) pompare un liquido.

Applicazione:

Ampiamente si applica nel trattamento delle acque reflue, l'industria chimica, petrochimica
industria, pittura, ceramica, protezione dell'ambiente, stampa e tingere, ecc. occuparsi del tutti i tipi
liquidi con le particelle e di grande viscosità corrosivi, volatili, infiammabili, tossici.

Specifiche

Pompa a diaframma dell'aria
1. non perdita
2. buona prestazione di innesco di auto
3. trasporti tutti i tipi di medium
4. materiale: Acciaio fuso, alluminio, ss, pp

Descrizione generale

La pompa a diaframma offre la consegna in grande quantità anche a pressione d'aria bassa e ad una gamma della strada di b di opzioni della compatibilità materiale disponibili. Riferisca al modello ed al grafico di opzione. La pompa è fornita del motore di aria modularizzato e della sezione fluida.

La pompa a diaframma pneumatica alternatamente genera la pressione del fluido dell'assunzione e la pressione del fluido positiva nella camera fluida utilizzando la differenza di pressione nella camera d'aria. La valvola a sfera può assicurare il flusso di andata di liquido.

Il riciclaggio della pompa comincerà come la pressione d'aria è applicata e continuerà a pompare e continuare con la richiesta. Svilupperà e manterrà la linea pres - sicuri e smetterà di ciclare una volta che la linea massima pressione è raggiunta (DIS - dispositivo pensing chiuso) e riprenderà pompare come stato necessario.

I 2 5 x X - X X X - X (selezione di modello)

Formi della bocca del tubo: A-BSP B-NPT (F) C-flangia

Materiale del diaframma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Materiale della palla: 9 - Santoprene H – Hytre T – PTFE A - acetale

Materiale di sedile della palla: P/K – polipropilene/Kynoar ss – acciaio inossidabile

Materiale della pompa: Ss – AL dell'acciaio inossidabile – acciaio al carbonio di ci della lega di alluminio P/K – polipropilene/Kynoar

Limiti applicati massimi di temperatura (materiale del diaframma/palla/guarnizione)

Acetale ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene························································································- 40° - 225°F (- 40° - 107.2°C) teflon··································································································40° - 220°F (4.4° - 104°C) nitrile···································································································10° - 180°F (- 12° - 82°C) Viton································································································- 40° - 350°F (- 40°-176.6°C) Hytrel···································································································- 20°-150°F (- 12° - 93°C) Kynar································································································10°-200°F (- 28.9° - 65.5°C) polipropilene····························································································32° - 175°F (0-79.4°C)

1" organigramma
