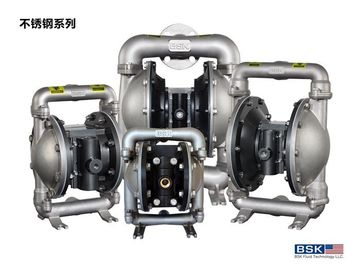

Pompa a diaframma a 3 pollici doppia pneumatica dell'aria nessun controllo complesso 103kg

Capacità di flusso a 3 pollici doppia pneumatica della pompa a diaframma grande

Introduzione a 3 pollici della pompa a diaframma

La doppia pompa a diaframma pneumatica è un macchinario di trasferimento del nuovo tipo, è una la più nuova pompa attualmente in Cina. L'alimentazione elettrica è adotta la compressione dell'aria, per succhiare tutto il genere del liquido corrosivo completamente, quale liquido con il granello, liquido alto-corrosivo, liquido di grande viscosità, volatile, infiammabile, tossico.

Parametri a 3 pollici della pompa a diaframma

Vantaggi a 3 pollici della pompa a diaframma:

1. Perdita protetta contro le esplosioni e zero, operazione semplice.
2. capacità girante al minimo, aspirazione di auto, nessun controllo complesso.
3. diversità di materiale, nessun parti di rotazione, applicabili alle varie situazioni corrosive.
4. il diaframma, la palla ed il sedile della palla adottano i materiali importati con tempo di impiego più lungo.
5. modularizzazione del motore principale di aria e della valvola. Non rotto, facile smontare e riparare

Caratteristiche a 3 pollici della pompa a diaframma

Parametri a 3 pollici della pompa a diaframma

I 80 x X - X X X - X (selezione di modello)

Formi della bocca del tubo: A-BSP B-NPT (F) C-flangia

Materiale del diaframma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Materiale della palla: 9 - Santoprene H – Hytre T – PTFE A - acetale

Materiale di sedile della palla: P/K – polipropilene/Kynoar ss – acciaio inossidabile

Materiale della pompa: Ss – AL dell'acciaio inossidabile – acciaio al carbonio di ci della lega di alluminio P/K – polipropilene/Kynoar

Limiti applicati massimi di temperatura (materiale del diaframma/palla/guarnizione)

Acetale ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene········································- 40° - 225°F (- 40° - 107.2°C) teflon···············································40° - 220°F (4.4° - 104°C) nitrile················································10° - 180°F (- 12° - 82°C) Viton·················································- 40° - 350°F (- 40°-176.6°C) Hytrel···············································- 20°-150°F (- 12° - 93°C) Kynar···············································10°-200°F (- 28.9° - 65.5°C) polipropilene····································32° - 175°F (0-79.4°C)

3"organigramma

ISTRUZIONI OPERATIVE

• Arrossisca sempre la pompa con un solvente compatibile con il materiale che è pompato se il materiale che è pompato è conforme «a messa in opera» quando non in uso per un periodo.

• Stacchi la dotazione d'aria dalla pompa se è di essere inattiva per alcune ore.

• Il volume materiale dello sbocco è governato non solo tramite la dotazione d'aria ma anche dal rifornimento materiale disponibile all'entrata. La tubatura del rifornimento materiale non dovrebbe essere troppo piccola o restrittiva. Sia sicuro di non utilizzare il tubo flessibile che potrebbe sprofondare.

• Quando la pompa a diaframma è utilizzata in un forzato - alimenti (la situazione dell'entrata sommersa), è raccomandato che «una valvola di ritenuta» sia installata alla presa d'aria.

• Assicuri le gambe della pompa a diaframma ad una superficie adatta per assicurare contro danno tramite la vibrazione.

Manutenzione

• Riferisca prego al disegno schematico componente nei disegni di assemblea per cercare i numeri di serie ed i nomi delle parti e per afferrare le informazioni delle parti e del pacchetto di servizi di manutenzione.
•
• Parti di qualche BSK sono segnate come «durare parte», che possono condurre a riduzione rapida di tempo morto e di servizio.
•
• I corredi di servizio sono divisi per assistere due funzioni separate della pompa a diaframma: 1. SEZIONE DELL'ARIA, UNA SEZIONE DI 2. LIQUIDI. Sec FLUIDA - TION è diviso più ulteriormente per abbinare le OPZIONI del MATERIALE tipiche della parte.
•
• Fornisca una superficie di lavoro pulita per proteggere le parti mobili interne sensibili da contaminazione dalla sporcizia e dai corpi estranei durante lo smontaggio ed il rimontaggio di servizio.
•
• Registri buoni attività di servizio ed includa la pompa dentro preven - il programma di manutenzione tive.
•
• Prima dello smontaggio, svuoti il materiale catturato nell'uomo dello sbocco - ifold girando la pompa capovolta nel materiale dello scolo dalla pompa.
