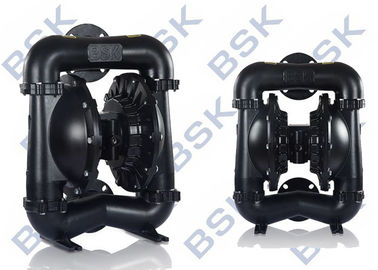

Pompa a diaframma pneumatica sommergibile, pompa volumetrica positiva

Pompa a diaframma sommergibile dell'acciaio di colata, pompa volumetrica positiva

Applicazione e vantaggio:

Le pompe a diaframma pneumatiche sono azionate con aria appiattita. le pompe a diaframma è adatte a liquidi di pompaggio con le particelle e vari liquidi, che sono altamente viscosi, volatili, corrosivi o tossici come pure colloidi. Il corpo di pompa è fatto delle leghe di alluminio, del ghisa o dell'acciaio inossidabile. Il diaframma è fatto della gomma di alta qualità quale la gomma di nitrile, la gomma di chloronorgutta, gomma di fluoroine. Le pompe a diaframma sono ampiamente usate nelle industrie tessili elettroniche, ceramiche, dell'alimento e del prodotto chimico, del petrolio.

Specifiche

Pompa a diaframma dell'aria
1. non perdita
2. buona prestazione di innesco di auto
3. trasporti tutti i tipi di medium
4. materiale: Acciaio fuso, alluminio, ss, pp

Descrizione generale

Pompa a diaframma dell'aria (inoltre sappia come una pompa a membrana, la doppia pompa a diaframma pneumatica (AOOD) o pompa a diaframma pneumatica) quella usi una combinazione di azione delle valvole termoplastiche o teflondiaphragm ed adatte ricambiare della gomma, qualsiasi lato del diaframma (valvola di ritenuta, valvole a farfalla, valvole a cerniera, o qualunque altra forma delle valvole di intercettazione) pompare un liquido.

La pompa a diaframma offre la consegna in grande quantità anche a pressione d'aria bassa e ad una gamma della strada di b di opzioni della compatibilità materiale disponibili. Riferisca al modello ed al grafico di opzione. La pompa è fornita del motore di aria modularizzato e della sezione fluida.

La pompa a diaframma pneumatica alternatamente genera la pressione del fluido dell'assunzione e la pressione del fluido positiva nella camera fluida utilizzando la differenza di pressione nella camera d'aria. La valvola a sfera può assicurare il flusso di andata di liquido.

Il riciclaggio della pompa comincerà come la pressione d'aria è applicata e continuerà a pompare e continuare con la richiesta. Svilupperà e manterrà la linea pres - sicuri e smetterà di ciclare una volta che la linea massima pressione è raggiunta (DIS - dispositivo pensing chiuso) e riprenderà pompare come stato necessario.

I 2 5 x X - X X X - X (selezione di modello)

Formi della bocca del tubo: A-BSP B-NPT (F) C-flangia

Materiale del diaframma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Materiale della palla: 9 - Santoprene H – Hytre T – PTFE A - acetale

Materiale di sedile della palla: P/K – polipropilene/Kynoar ss – acciaio inossidabile

Materiale della pompa: Ss – AL dell'acciaio inossidabile – acciaio al carbonio di ci della lega di alluminio P/K – polipropilene/Kynoar

Limiti applicati massimi di temperatura (materiale del diaframma/palla/guarnizione)

Acetale ·······································40° - 150°F (4,4 - 65.5°C)

Santoprene··································- 40° - 225°F (- 40° - 107.2°C)

Teflon·········································40° - 220°F (4.4° - 104°C)

Nitrile··········································10° - 180°F (- 12° - 82°C)

Viton···········································- 40° - 350°F (- 40°-176.6°C)

Hytrel············································- 20°-150°F (- 12° - 93°C) Kynar············································10°-200°F (- 28.9° - 65.5°C) polipropilene···································32° - 175°F (0-79.4°C)

1" organigramma
