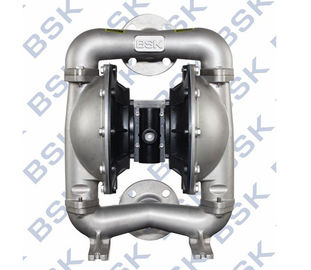

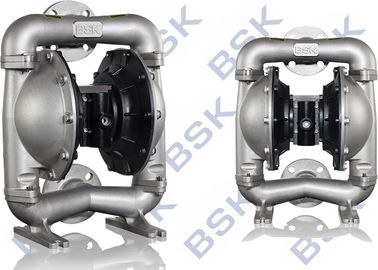

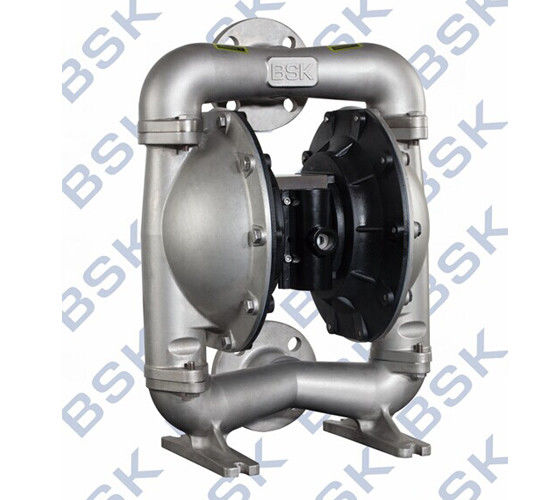

Pompa a diaframma pneumatica della pompa a diaframma/aria dell'acciaio inossidabile doppia

Innesco pneumatico di auto del pulsometro del diaframma degli ss doppio 8.3bar

Ventili la pompa a diaframma (inoltre sappia come una pompa a membrana, la doppia pompa a diaframma pneumatica (AOOD) o pompa a diaframma pneumatica) quella usi una combinazione di azione delle valvole termoplastiche o teflondiaphragm ed adatte ricambiare della gomma, qualsiasi lato del diaframma (valvola di ritenuta, valvole a farfalla, valvole a cerniera, o qualunque altra forma delle valvole di intercettazione) pompare un liquido.

Principio di funzionamento
Nella camera simmetrica della pompa due fornita di un diaframma, che è collegato da un gambo concentrare del distico. L'aria appiattita entra dalla valvola di ammissione della pompa e prendpartee ad una cavità, spinge il movimento del diaframma ed i gas emessi da un'altra cavità. Una volta alla destinazione, le componenti di distribuzione del gas vogliono l'aria automaticamente compressa in un'altra camera, spingono il diaframma nella direzione opposta, così rendono a diaframma due la sincronizzazione continua a movimento alternativo.

L'aria appiattita entra in valvola, fa il diaframma al giusto movimento e l'aspirazione della camera fa il medium prendparteere a, spingere la palla nella stanza, la valvola a sfera ha interrotto dovuto inalazione, medium scaricato dall'estrusione ed ha aperto la valvola a sfera ed allo stesso tempo chiude la valvola a sfera, impedisce indietro il flusso, così per fare incessante medio dall'entrata inalata, esca l'estrazione.

Campo di applicazione:
Industria chimica; Industria del rivestimento; Industria di pittura; Industria della tintura; Industria chimica del tessuto e del pigmento; Industria alimentare; Industria del trattamento delle acque; Industria petrolifera; Industria di protezione dell'ambiente; Industria farmaceutica


Specifiche

Pompa a diaframma dell'aria
1. non perdita
2. buona prestazione di innesco di auto
3. trasporti tutti i tipi di medium
4. materiale: Acciaio fuso, alluminio, ss, pp

I 50 x X - X X X - X (selezione di modello)

Formi della bocca del tubo: A-BSP B-NPT (F) C-flangia

Materiale del diaframma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Materiale della palla: 9 - Santoprene H – Hytre T – PTFE A - acetale

Materiale di sedile della palla: P/K – polipropilene/Kynoar ss – acciaio inossidabile

Materiale della pompa: Ss – AL dell'acciaio inossidabile – acciaio al carbonio di ci della lega di alluminio P/K – polipropilene/Kynoar

Limiti applicati massimi di temperatura (materiale del diaframma/palla/guarnizione)

Acetale ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) teflon·················································40° - 220°F (4.4° - 104°C) nitrile··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel··················································- 20°-150°F (- 12° - 93°C) Kynar··················································10°-200°F (- 28.9° - 65.5°C) polipropilene········································32° - 175°F (0-79.4°C)

2" organigramma
