Dettagli:
Termini di pagamento e spedizione:
|
| Produzione: | Doppia pompa a diaframma pneumatica | Caratteristica: | Non perdita |
|---|---|---|---|
| Applicazione: | Industria chimica | Portata massima: | 192l/min |
| Applicazione: | Universal | Materiale: | ghisa |
| Evidenziare: | pompa a diaframma gemellata,doppia pompa a diaframma sostituta |
||

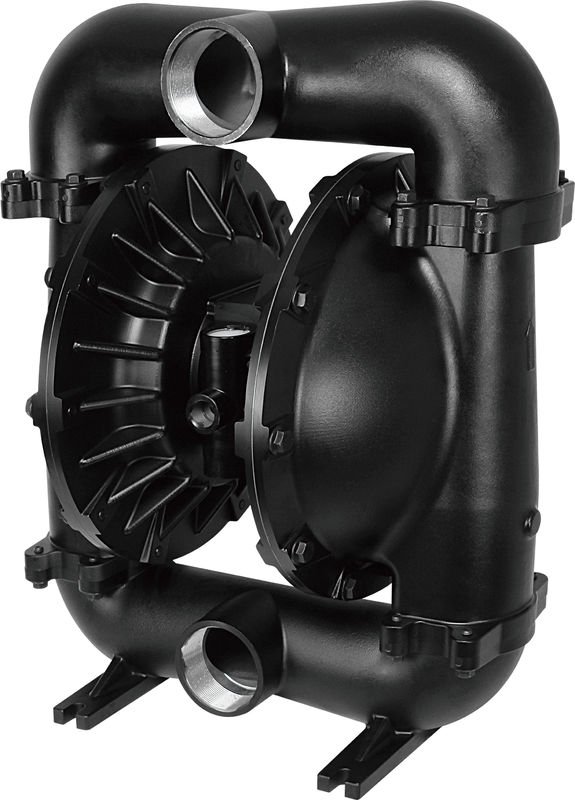

Pompa a diaframma d'acciaio bassa del colata sotto pressione resistente alla corrosione
Doppia introduzione pneumatica della pompa a diaframma
Ventili la pompa a diaframma (inoltre sappia come una pompa a membrana, la doppia pompa a diaframma pneumatica (AOOD) o pompa a diaframma pneumatica) quella usi una combinazione di azione delle valvole termoplastiche o teflondiaphragm ed adatte ricambiare della gomma, qualsiasi lato del diaframma (valvola di ritenuta, valvole a farfalla, valvole a cerniera, o qualunque altra forma delle valvole di intercettazione) pompare un liquido.
La pompa a diaframma offre la consegna in grande quantità anche a pressione d'aria bassa e ad una gamma della strada di b di opzioni della compatibilità materiale disponibili. Riferisca al modello ed al grafico di opzione. La pompa è fornita del motore di aria modularizzato e della sezione fluida.
La pompa a diaframma pneumatica alternatamente genera la pressione del fluido dell'assunzione e la pressione del fluido positiva nella camera fluida utilizzando la differenza di pressione nella camera d'aria. La valvola a sfera può assicurare il flusso di andata di liquido.
Il riciclaggio della pompa comincerà come la pressione d'aria è applicata e continuerà a pompare e continuare con la richiesta. Svilupperà e manterrà la linea pres - sicuri e smetterà di ciclare una volta che la linea massima pressione è raggiunta (DIS - dispositivo pensing chiuso) e riprenderà pompare come stato necessario.
Doppi parametri pneumatici della pompa a diaframma
| Oggetto | Descrizione | Unità | Figura di riferimento |
| 1 | Pressione massima della presa d'aria | Mpa | 0,83 |
| 2 | Portata massima | L/min | 192 |
| 3 | Ascensore massimo | M. | 70 |
| 4 | Pressione massima dello sbocco | Mpa | 0,83 |
| 5 | Dimensione delle particelle massima | millimetro | 3 |
| 6 | Peso | chilogrammo | 12,3 |
| 7 | Livello acustico | db | <70 |
Doppie specifiche pneumatiche della pompa a diaframma
Pompa a diaframma dell'aria
1. non perdita
2. buona prestazione di innesco di auto
3. trasporti tutti i tipi di medium
4. materiale: Acciaio fuso, alluminio, ss, pp
I 2 5 x X - X X X - X (selezione di modello)
Formi della bocca del tubo: A-BSP B-NPT (F) C-flangia
Materiale del diaframma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Materiale della palla: 9 - Santoprene H – Hytre T – PTFE A - acetale
Materiale di sedile della palla: P/K – polipropilene/Kynoar ss – acciaio inossidabile
Materiale della pompa: Ss – AL dell'acciaio inossidabile – acciaio al carbonio di ci della lega di alluminio P/K – polipropilene/Kynoar
Limiti applicati massimi di temperatura (materiale del diaframma/palla/guarnizione)
Acetale ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) teflon·················································40° - 220°F (4.4° - 104°C) nitrile··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel···················································- 20°-150°F (- 12° - 93°C) Kynar···················································10°-200°F (- 28.9° - 65.5°C) polipropilene···········································32° - 175°F (0-79.4°C)
1" organigramma
Requisiti di aria e di lubrificazione
ECCESSIVA PRESSIONE D'ARIA. Può causare il danno della pompa, la ferita personale o i danni materiali.
ISTRUZIONI OPERATIVE
Manutenzione
