Nessuna pompa a diaframma pneumatica delle scintille doppia per alimento ed industria chimica

Nessuna pompa a diaframma pneumatica delle scintille doppia per alimento ed industria chimica

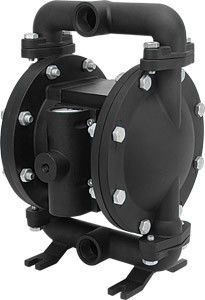

1. Doppia introduzione pneumatica della pompa a diaframma

La doppia pompa a diaframma pneumatica è macchine per il trasporto o la pressurizzazione dei liquidi. La pompa pricipalmente è utilizzata per trasportare il liquido dell'acqua, del petrolio, dell'acido e dell'alcali, emulsione, sospendendo il metallo del liquido e dell'emulsione ed anche può trasportare il liquido, il miscuglio di gas ed il liquido contenenti i solidi in sospensione. Le pompe possono essere divise generalmente in tre tipi secondo i loro principi di funzionamento: pompe volumetriche, pompe a motore ed altri tipi di pompe. Secondo il metodo movente, può essere diviso nella pompa elettrica e pompa della ruota idraulica, pompa ad un solo stadio e pompa a più stadi secondo la struttura, pompa d'alimentazione di caldaia e pompa dosatrice secondo l'uso e pompa idraulica, pompa di olio e pompa di fango secondo la natura della consegna liquida. Secondo la struttura dell'asse, può essere diviso nella pompa lineare e nella pompa tradizionale. Le pompe possono trasportare soltanto il liquido come il medium della logistica, non solido.

I 2 5 x X - X X X - X (selezione di modello)

Formi della bocca del tubo: A-BSP B-NPT (F) C-flangia

Materiale del diaframma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Materiale della palla: 9 - Santoprene H – Hytre T – PTFE A - acetale

Materiale di sedile della palla: P/K – polipropilene/Kynoar ss – acciaio inossidabile

Materiale della pompa: Ss – AL dell'acciaio inossidabile – acciaio al carbonio di ci della lega di alluminio P/K – polipropilene/Kynoar

Limiti applicati massimi di temperatura (materiale del diaframma/palla/guarnizione)

Acetale ··············································40° - 150°F (4,4 - 65.5°C)

Santoprene········································- 40° - 225°F (- 40° - 107.2°C) teflon················································40° - 220°F (4.4° - 104°C) nitrile················································10° - 180°F (- 12° - 82°C) Viton··················································- 40° - 350°F (- 40°-176.6°C) Hytrel·················································- 20°-150°F (- 12° - 93°C) Kynar·················································10°-200°F (- 28.9° - 65.5°C) polipropilene·······································32° - 175°F (0-79.4°C)

Manutenzione

• Riferisca prego al disegno schematico componente nei disegni di assemblea per cercare i numeri di serie ed i nomi delle parti e per afferrare le informazioni delle parti e del pacchetto di servizi di manutenzione.
•
• Parti di qualche BSK sono segnate come «durare parte», che possono condurre a riduzione rapida di tempo morto e di servizio.
•
• I corredi di servizio sono divisi per assistere due funzioni separate della pompa a diaframma: 1. SEZIONE DELL'ARIA, UNA SEZIONE DI 2. LIQUIDI. Sec FLUIDA - TION è diviso più ulteriormente per abbinare le OPZIONI del MATERIALE tipiche della parte.
•
• Fornisca una superficie di lavoro pulita per proteggere le parti mobili interne sensibili da contaminazione dalla sporcizia e dai corpi estranei durante lo smontaggio ed il rimontaggio di servizio.
•
• Registri buoni attività di servizio ed includa la pompa dentro preven - il programma di manutenzione tive.
•
• Prima dello smontaggio, svuoti il materiale catturato nell'uomo dello sbocco - ifold girando la pompa capovolta nel materiale dello scolo dalla pompa.
