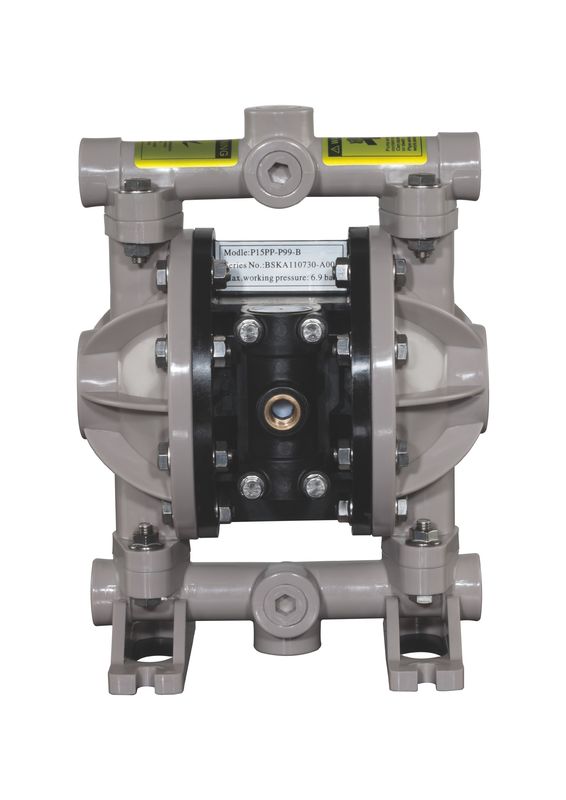

Doppia pompa a diaframma sostituta potente/pompa di fango doppia del diaframma 903l/Min

Doppia pompa a diaframma sostituta potente/pompa di fango doppia del diaframma 903l/Min

PERCHÉ AODD

Le doppie pompe pneumatiche di (AODD) del diaframma offrono una serie di vantaggi che li rendono perfetti per una varietà quasi senza fine di usi. Pompe di AODD:

• Può trattare facilmente ed efficientemente qualche cosa da acqua ai solidi di 90%
• Offra la capacità di variare la pressione di scarico e di flusso fino a 125 PSI con un adeguamento semplice della dotazione d'aria
• Permetta ad una pompa di essere usato per le numerose applicazioni, eliminando l'esigenza degli azionamenti costosi del motore e dei calcoli critici dell'incollatura
• Può passare agli gli anche grandi, solidi taglio sensibili senza degradazione o l'accumulazione del calore trasferita al medium pompato
• Possa eseguire asciutto senza danneggiamento della pompa
• Può azionare «i sistemi su richiesta» senza limitazione della pressione costosa ed escludere gli accessori
• Non schiumerà o non separerà il medium
• Sia capace di pompaggio del lento quanto un gallone al minuto

Vantaggi pneumatici della pompa a diaframma:

1. Perdita protetta contro le esplosioni e zero, operazione semplice.
2. capacità girante al minimo, aspirazione di auto, nessun controllo complesso.
3. diversità di materiale, nessun parti di rotazione, applicabili alle varie situazioni corrosive.
4. il diaframma, la palla ed il sedile della palla adottano i materiali importati con tempo di impiego più lungo.
5. modularizzazione del motore principale di aria e della valvola. Non rotto, facile smontare e riparare

Caratteristiche di prodotto

Parametri del prodotto

I 80 x X - X X X - X (selezione di modello)

Formi della bocca del tubo: A-BSP B-NPT (F) C-flangia

Materiale del diaframma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Materiale della palla: 9 - Santoprene H – Hytre T – PTFE A - acetale

Materiale di sedile della palla: P/K – polipropilene/Kynoar ss – acciaio inossidabile

Materiale della pompa: Ss – AL dell'acciaio inossidabile – acciaio al carbonio di ci della lega di alluminio P/K – polipropilene/Kynoar

Limiti applicati massimi di temperatura (materiale del diaframma/palla/guarnizione)

Acetale ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene········································- 40° - 225°F (- 40° - 107.2°C) teflon···············································40° - 220°F (4.4° - 104°C) nitrile················································10° - 180°F (- 12° - 82°C) Viton·················································- 40° - 350°F (- 40°-176.6°C) Hytrel···············································- 20°-150°F (- 12° - 93°C) Kynar···············································10°-200°F (- 28.9° - 65.5°C) polipropilene····································32° - 175°F (0-79.4°C)

3"organigramma

ISTRUZIONI OPERATIVE

• Arrossisca sempre la pompa con un solvente compatibile con il materiale che è pompato se il materiale che è pompato è conforme «a messa in opera» quando non in uso per un periodo.

• Stacchi la dotazione d'aria dalla pompa se è di essere inattiva per alcune ore.

• Il volume materiale dello sbocco è governato non solo tramite la dotazione d'aria ma anche dal rifornimento materiale disponibile all'entrata. La tubatura del rifornimento materiale non dovrebbe essere troppo piccola o restrittiva. Sia sicuro di non utilizzare il tubo flessibile che potrebbe sprofondare.

• Quando la pompa a diaframma è utilizzata in un forzato - alimenti (la situazione dell'entrata sommersa), è raccomandato che «una valvola di ritenuta» sia installata alla presa d'aria.

• Assicuri le gambe della pompa a diaframma ad una superficie adatta per assicurare contro danno tramite la vibrazione.

Manutenzione

• Riferisca prego al disegno schematico componente nei disegni di assemblea per cercare i numeri di serie ed i nomi delle parti e per afferrare le informazioni delle parti e del pacchetto di servizi di manutenzione.
•
• Parti di qualche BSK sono segnate come «durare parte», che possono condurre a riduzione rapida di tempo morto e di servizio.
•
• I corredi di servizio sono divisi per assistere due funzioni separate della pompa a diaframma: 1. SEZIONE DELL'ARIA, UNA SEZIONE DI 2. LIQUIDI. Sec FLUIDA - TION è diviso più ulteriormente per abbinare le OPZIONI del MATERIALE tipiche della parte.
•
• Fornisca una superficie di lavoro pulita per proteggere le parti mobili interne sensibili da contaminazione dalla sporcizia e dai corpi estranei durante lo smontaggio ed il rimontaggio di servizio.
•
• Registri buoni attività di servizio ed includa la pompa dentro preven - il programma di manutenzione tive.
•
• Prima dello smontaggio, svuoti il materiale catturato nell'uomo dello sbocco - ifold girando la pompa capovolta nel materiale dello scolo dalla pompa.
