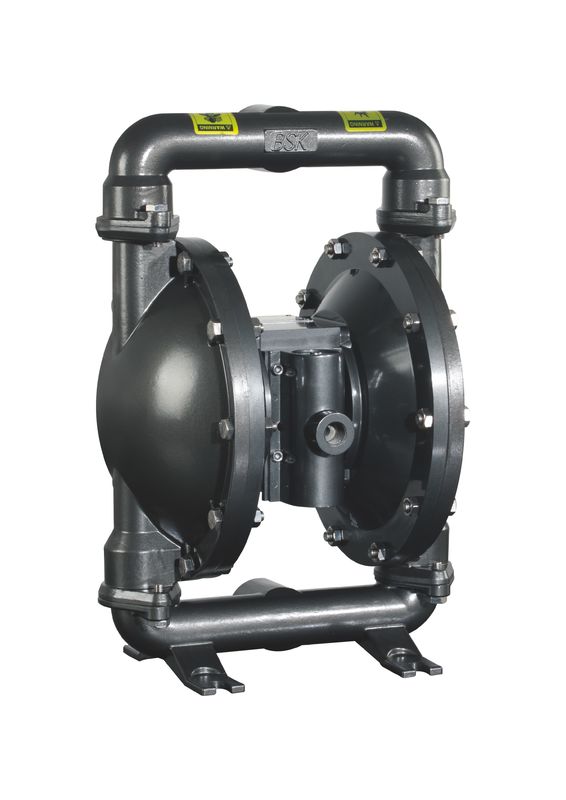

Termo mattonelle di alluminio di plastica pneumatiche della ceramica della pompa a diaframma

Termo mattonelle di alluminio di plastica pneumatiche della ceramica della pompa a diaframma

Ventili la pompa a diaframma (inoltre sappia come una pompa a membrana, la doppia pompa a diaframma pneumatica (AOOD) o pompa a diaframma pneumatica) quella usi una combinazione di azione delle valvole termoplastiche o teflondiaphragm ed adatte ricambiare della gomma, qualsiasi lato del diaframma (valvola di ritenuta, valvole a farfalla, valvole a cerniera, o qualunque altra forma delle valvole di intercettazione) pompare un liquido.

Descrizione di prodotto:

Specifiche

Pompa a diaframma dell'aria
1. Non perdita
2. buona prestazione di innesco di auto
3. trasporti tutti i tipi di medium
4. materiale: Acciaio fuso, alluminio, ss, pp

Caratteristiche di prodotto

2" diagramma di scarico

Funzionamento e manutenzione dell'installazione:

COLTO, CAPISCA E SEGUA QUESTI INFORMAZIONI PER EVITARE LA LESIONE ED I DANNI MATERIALI

Non superi la pressione massima dell'ingresso dell'aria come dichiarata sul piatto di modello della pompa.

•  La presa d'aria della pompa è collegata alla dotazione d'aria che ha capacità sufficiente e del quali pressione risponde ai requisiti di progettazione.
•  L'aria appiattita pulita porta all'estensione del tempo di impiego della pompa.
•  Se la linea della dotazione d'aria è un tubo duro, il breve tubo flessibile che collega la pompa ed il tubo può ridurre la vibrazione e la torsione. (È raccomandato per ridurre l'impulso nel liquido con un uso amplificatori del liquido o di un pozzo piezometrico.)
•  Il tubo della presa d'aria ed il filtro regolante la pressione devono essere di sostegno dovuto il loro peso. Se il tubo non è sostenuto, può danneggiare la pompa.
•  Il tubo della presa d'aria della pompa deve essere installato con la valvola regolante la pressione per assicurarsi che la pressione di dotazione d'aria non superi la gamma specificata.

La pressione di limite specificata nel manuale non può essere utilizzata nel funzionamento della pompa, altrimenti la ferita personale, il danno della pompa o la perdita della proprietà saranno il risultato di eccessiva pressione d'aria.

•  Sia sicuro che i tubi flessibili materiali ed altre componenti possono con - alle pressioni del fluido del supporto sviluppate da questa pompa. Controlli tutti i tubi flessibili per vedere se c'è danno o usura. Sia sicuro che il dispositivo d'erogazione è pulito e nella condizione di lavoro adeguata.

SCINTILLA STATICA. Può causare l'esplosione con conseguente lesione o morte severa. Ha frantumato la pompa ed il sistema di pompaggio.

•  Le scintille possono bruciare il materiale infiammabile ed i vapori.
•  Assicuri la pompa, i collegamenti e tutti i punti di contatto per evitare la vibrazione e la generazione di contatto o di scintilla statica.
•  Usi la ventilazione adeguata.
•  Tenga i inflammables a partire dal calore, dalle fiamme aperte e dalle scintille.
•  Tenga i contenitori chiusi quando non in uso.

Gli scarichi dalla pompa possono contenere le impurità, che possono provocare la lesione grave. Gli scarichi possono essere prosciugati tramite il tubo dal cantiere ed intorno all'operatore.

Anche se il diaframma si rompe, può anche scaricare con forza il materiale dal silenziatore dello scarico.

• Quando i materiali pericolosi o infiammabili sono pompati, gli scarichi possono essere rimossi alla posizione a distanza sicura attraverso la conduttura.
• Fra la pompa ed il silenziatore è utilizzato l'interfaccia di 3/8" nel foro di minimo.

PRESSIONE PERICOLOSA. Può provocare la lesione grave o i danni materiali. Non assista o non pulisca la pompa, i tubi flessibili o la valvola d'erogazione mentre il sistema è pressurizzato. Stacchi la linea della dotazione d'aria ed allevii la pressione dal sistema - tem aprendo la valvola o il dispositivo d'erogazione e/o con attenzione e lentamente allentando e rimuovendo il tubo flessibile o la conduttura dello sbocco dalla pompa.

MATERIALI PERICOLOSI. Può causare serio dentro - la giuria o i danni materiali. Non tenti di restituire una pompa alla fabbrica o al centro di servizio che contiene il materiale pericoloso. Le pratiche di trattamento sicure devono osservare il locale e le leggi nazionali ed i requisiti di codice della sicurezza.

• Ottenga le schede di dati materiali della sicurezza su tutti i materiali dal fornitore per le istruzioni di trattamento adeguate.

Rischio di esplosione: Alcuni modelli, insieme ad alcune parti che il liquido contatta, sono fatti di alluminio, in modo da non possono essere messi in uso con il tricloroetano, il cloruro di metilene o altri solventi di idrocarburo alogenati, altrimenti possono reagire e causare un'esplosione.

• Prima dell'uso con questo tipo di solvente, è un imperativo per ispezionare i cappucci fluidi, collettori e tutte le parti fluide del contatto della pompa vanno in automobile per assicurare la compatibilità.
• La pompa dovrebbe essere disposta vicino al prodotto il più distante possibile per accorciare il tubo d'aspirazione e per ridurre il numero delle parti nella massima misura possibile.
• Per prolungare il tempo di impiego del diaframma, dobbiamo disporre la pompa vicino al liquido pompato il più possibile. Quando la pressione di entrata supera 10 piedi (3 metri) della colonna fluida, è necessario da installare un insieme dei dispositivi di regolamento e di limitazione della pressione per prolungare il tempo di impiego del diaframma.
• Dobbiamo assicurare il sigillamento di ogni adattatore per l'entrata ed i tubi di scarico.
•   Tutti i fermi devono essere stretti ancora una volta prima dell'uso del prodotto evitare la scioltezza che può essere il risultato dello strisciamento delle componenti della guarnizione e efficacemente impedire la perdita di liquido o di aria.

Verifichi la compatibilità chimica delle parti bagnate pompa e la sostanza che sono pompati, arrossita o il Re - distribuito. La compatibilità chimica può cambiare con tempera - ture e concentrazione dei prodotti chimici all'interno delle sostanze che sono pompate, arrossite o distribuite. Per la compatibilità fluida specifica, consulti il produttore chimico.

Le temperature massime sono basate sul mechani - sforzo di caloria soltanto. Determinati prodotti chimici ridurranno significativamente la temperatura di funzionamento sicura massima. Consulti il produttore chimico per la compatibilità e la temperatura chimiche lim - suo.

Assicuri che tutti gli operatori di questa attrezzatura specificamente siano stati formati, afferrato il funzionamento sicuro pratica ed ha capito le limitazioni dell'attrezzatura. Sanno indossare il PPE se avuti bisogno di.

Non utilizzi la pompa per il supporto strutturale della rete di tubazioni. Sia sicuro che i componenti di sistema sono sostenuti correttamente per impedire lo sforzo sulla parte della pompa

•   I collegamenti di scarico e di aspirazione dovrebbero essere connec flessibile - tions (quale il tubo flessibile), convogliato non rigido e dovrebbero essere compatibili con la sostanza che è pompata.

È un imperativo per prevenire danni inutile to la pompa. Se deve trovarsi a lungo in ozio, puliscalo prego completamente dopo ogni uso.

•  Il prodotto lasciato nella pompa diventerà asciutto o appiccicoso sulla pompa, che provocherà i problemi della valvola e del diaframma prima dell'inizio seguente. Alla temperatura di congelamento, è imperativo per svuotare la post-utilizzazione della pompa completamente in qualsiasi circostanza.
•  È un modo efficace nella riduzione del tempo morto degli utenti per ottenere l'assemblea appropriata disponibile in qualunque momento. L'applicazione dei pezzi di ricambio autentici di BSK sarà favorevole all'estensione di vita del prodotto ed al gioco della prestazione.

Descrizione generale

La pompa a diaframma di BSK offre la consegna in grande quantità anche a pressione d'aria bassa e ad una gamma della strada di b di opzioni della compatibilità materiale disponibili. Riferisca al modello ed al grafico di opzione. La pompa di BSK è fornita del motore di aria modularizzato e della sezione fluida.

La pompa a diaframma pneumatica alternatamente genera la pressione del fluido dell'assunzione e la pressione del fluido positiva nella camera fluida utilizzando la differenza di pressione nella camera d'aria. La valvola a sfera può assicurare il flusso di andata di liquido.

Il riciclaggio della pompa comincerà come la pressione d'aria è applicata e continuerà a pompare e continuare con la richiesta. Svilupperà e manterrà la linea pres - sicuri e smetterà di ciclare una volta che la linea massima pressione è raggiunta (DIS - dispositivo pensing chiuso) e riprenderà pompare come stato necessario.

Requisiti di aria e di lubrificazione

ECCESSIVA PRESSIONE D'ARIA. Può causare il danno della pompa, la ferita personale o i danni materiali.

• Un filtro capace di filtrare le particelle più grandi di 50 micron dovrebbe essere utilizzato sulla dotazione d'aria. Non c'è lubrificazione richiesta all'infuori del lubrificante dell'anello «della O» che è applicato durante l'assemblea o la riparazione.
• Se l'aria lubrificata è presente, assicuri che sia compatibile con gli anelli e le guarnizioni «della O» nella sezione del motore di aria della pompa.

ISTRUZIONI OPERATIVE

• Arrossisca sempre la pompa con un solvente compatibile con il materiale che è pompato se il materiale che è pompato è conforme «a messa in opera» quando non in uso per un periodo.
• Stacchi la dotazione d'aria dalla pompa se è di essere inattiva per alcune ore.
• Il volume materiale dello sbocco è governato non solo tramite la dotazione d'aria ma anche dal rifornimento materiale disponibile all'entrata. La tubatura del rifornimento materiale non dovrebbe essere troppo piccola o restrittiva. Sia sicuro di non utilizzare il tubo flessibile che potrebbe sprofondare.
• Quando la pompa a diaframma è utilizzata in un forzato - alimenti (la situazione dell'entrata sommersa), è raccomandato che «una valvola di ritenuta» sia installata alla presa d'aria.
• Assicuri le gambe della pompa a diaframma ad una superficie adatta per assicurare contro danno tramite la vibrazione.

Manutenzione

• Riferisca prego al disegno schematico componente nei disegni di assemblea per cercare i numeri di serie ed i nomi delle parti e per afferrare le informazioni delle parti e del pacchetto di servizi di manutenzione.
• Parti di qualche BSK sono segnate come «durare parte», che possono condurre a riduzione rapida di tempo morto e di servizio.
• I corredi di servizio sono divisi per assistere due funzioni separate della pompa a diaframma: 1. SEZIONE DELL'ARIA, UNA SEZIONE DI 2. LIQUIDI. Sec FLUIDA - TION è diviso più ulteriormente per abbinare le OPZIONI del MATERIALE tipiche della parte.
• Fornisca una superficie di lavoro pulita per proteggere le parti mobili interne sensibili da contaminazione dalla sporcizia e dai corpi estranei durante lo smontaggio ed il rimontaggio di servizio.
• Registri buoni attività di servizio ed includa la pompa dentro preven - il programma di manutenzione tive.
• Prima dello smontaggio, svuoti il materiale catturato nell'uomo dello sbocco - ifold girando la pompa capovolta nel materiale dello scolo dalla pompa.

SMONTAGGIO FLUIDO DELLA SEZIONE

• Rimuova il collettore superiore e più basso (1) e (11).
• Rimuova la palla (2), anello «della O» (3) (47) e sedile della palla (4).
• Rimuova il cappuccio fluido (5).

    NOTA: Soltanto i modelli del diaframma usano un diaframma primario (6A) e un diaframma del backup (6). Riferisca alla vista iliary aus. nell'illustrazione fluida della sezione.

• Rimuova la vite (10), rondella (9), diaframma (6A, 6) e rondella del diaframma (7, 8).
  NOTA: Non graffi o non guasti la superficie della barretta del diaframma (di 23).

RIMONTAGGIO FLUIDO DELLA SEZIONE

• Riunisca nell'ordine inverso.
• Pulisca ed ispezioni tutte le parti. Sostituisca consumato o nocivo si separa le nuove parti come richiesto.
• Lubrifichi la barretta del diaframma (di 23) e 25) Anello «di Y» con grasso.
• Ripari la barretta del diaframma (23) con lo strumento ausiliario dell'installazione.
• Prima della legatura finale dei bulloni e dei dadi, determini prego se il diaframma (6A, 6) è stato allineato rispetto al cappuccio fluido (5) correttamente evitare la torsione del diaframma.
• Per i modelli facendo uso del diaframma del teflon: tre diaframmi di gomma (6) dal lato, cui sono segnati con VENTILA IL LATO «camera d'aria» sono montati di fronte al corpo di pompa.
• Avvii la pompa, controlli la legatura ed il sigillamento dopo che è in corsa per un periodo.
