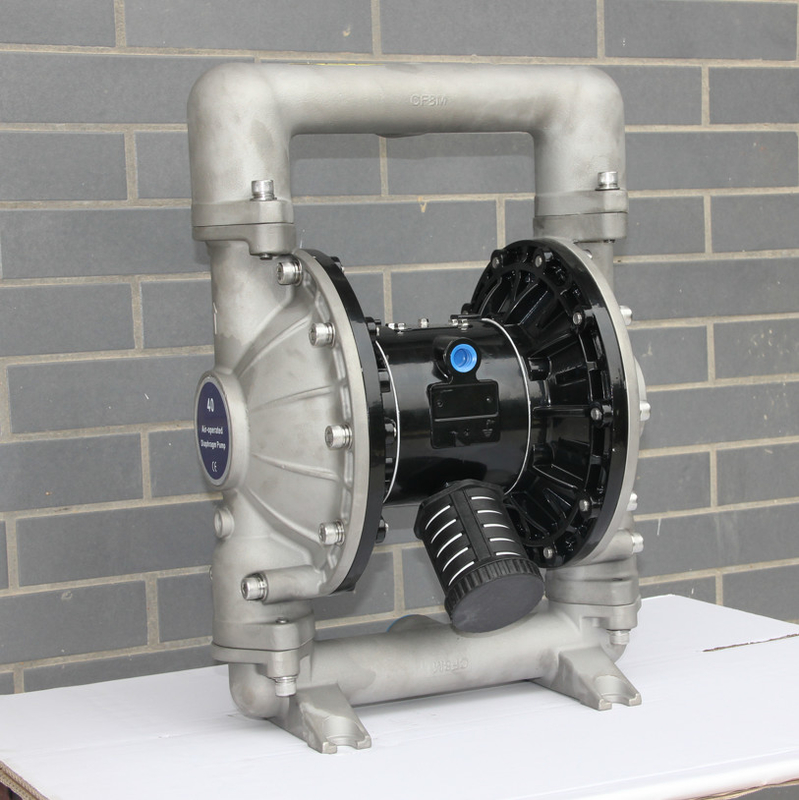

2" doppia pompa a diaframma degli ss per la pompa di aria pneumatica di industria di organizzazione chimica

Descrizione generale

Requisiti di aria e di lubrificazione

ECCESSIVA PRESSIONE D'ARIA. Può causare il danno della pompa, la ferita personale o i danni materiali.

• Un filtro capace di filtrare le particelle più grandi di 50 micron dovrebbe essere utilizzato sulla dotazione d'aria. Non c'è lubrificazione richiesta all'infuori del lubrificante dell'anello «della O» che si applica durante l'assemblea o la riparazione.
• Se l'aria lubrificata è presente, assicuri che sia compatibile con gli anelli e le guarnizioni «della O» nella sezione del motore di aria della pompa.

ISTRUZIONI OPERATIVE

• Arrossisca sempre la pompa con un solvente compatibile con il materiale che è pompato se il materiale che è pompato è conforme «a messa in opera» quando non in uso per un periodo.
• Stacchi la dotazione d'aria dalla pompa se è di essere inattiva per alcune ore.
• Il volume del materiale dello sbocco è governato non solo tramite la dotazione d'aria ma anche dal rifornimento materiale disponibile all'entrata. La tubatura del rifornimento materiale non dovrebbe essere troppo piccola o restrittiva. Sia sicuro di non utilizzare il tubo flessibile che potrebbe sprofondare.
• Quando la pompa a diaframma è utilizzata in un forzato - situazione dell'alimentazione (entrata sommersa), è raccomandato che «una valvola di ritenuta» sia installata alla presa d'aria.
• Assicuri le gambe della pompa a diaframma ad una superficie adatta per assicurare contro danno tramite la vibrazione.

Manutenzione

• Riferisca prego al disegno schematico componente nei disegni di assemblea per cercare i numeri di serie ed i nomi delle parti e per afferrare le informazioni delle parti e del pacchetto di servizi di manutenzione.
• Parti di qualche BSK sono segnate come «parti d'uso», che possono condurre a riduzione rapida di tempo morto e di servizio.
• I corredi di servizio sono divisi per assistere due funzioni separate della pompa a diaframma: 1. SEZIONE DELL'ARIA, SEZIONE FLUIDA 2. Sec FLUIDA - TION è ulteriore diviso per abbinare le OPZIONI MATERIALI della parte tipica.
• Fornisca una superficie di lavoro pulita per proteggere le parti mobili interne sensibili da contaminazione dalla sporcizia e dai corpi estranei durante lo smontaggio ed il rimontaggio di servizio.
• Registri buoni attività di servizio ed includa la pompa dentro preven - il programma di manutenzione tive.
• Prima dello smontaggio, materiale catturato vuoto nell'uomo dello sbocco - ifold girando la pompa sottosopra per togliere materiale dalla pompa.

SMONTAGGIO FLUIDO DELLA SEZIONE

• Rimuova il collettore superiore e più basso (1) e (11).
• Rimuova la palla (2), anello «della O» (3) (47) e sedile della palla (4).
• Rimuova il cappuccio fluido (5).

NOTA: Soltanto i modelli del diaframma usano un diaframma primario (6A) e un diaframma di sostegno (6). Riferisca al iliary aus.   vista nell'illustrazione fluida della sezione.

• Rimuova la vite (10), rondella (9), diaframma (6A, 6) e rondella del diaframma (7, 8).
  NOTA: Non graffi o non guasti la superficie della barretta del diaframma (di 23).

RIMONTAGGIO FLUIDO DELLA SEZIONE

• Riunisca nell'ordine inverso.
• Pulisca ed ispezioni tutte le parti. Sostituisca consumato o nocivo si separa le nuove parti come richiesto.
• Lubrifichi la barretta del diaframma (di 23) e 25) Anello «di Y» con grasso.
• Ripari la barretta del diaframma (23) con lo strumento ausiliario dell'installazione.
• Prima della legatura finale dei bulloni e dei dadi, determini prego se il diaframma (6A, 6) è stato allineato rispetto al cappuccio fluido (5) correttamente evitare la torsione del diaframma.
• Per i modelli facendo uso del diaframma: tre diaframmi di gomma (6) dal lato, cui sono segnati con VENTILA «la camera d'aria» LATERALE sono montati di fronte al corpo di pompa.
• Avvii la pompa, controlli la legatura e la sigillatura dopo che è in corsa per un periodo.

Dimensioni dell'installazione:

Smontaggio delle parti nella sezione fluida

a) In primo luogo, prenda la pompa dal sistema di conduttura e vuoti i materiali nella pompa.

b) Disponga la pompa in un luogo di lavoro pulito.

c) Rimuova il tubo di scarico dell'acqua (1) dalla pompa e poi elimini le palle (2), tazze della O (3) e (47) e bussole a sfera (4) dall'estremità superiore del cappuccio liquido (5) a sua volta. Poi, posto la pompa sottosopra e rimuovere il tubo adduttore di presa di acqua (11) per eliminare le tazze del giunto circolare (3) e (47), sedili della palla (4) e sedili della palla (2) dal cappuccio liquido (5). d) allenta i bulloni intorno alle due coperture liquide e rimuove la copertura liquida (5). e) allenta le viti del diaframma (10) e rimuove le rondelle del diaframma (7), (8) ed il diaframma (6) da entrambe l'estremità. La guarnizione del labbro (25) può essere sostituita rimuovendo la barretta del diaframma (23). f) allenta il bullone (39) in primo luogo e poi rimuove l'alloggio della valvola per aria (38), il deflettore del vento (42), sigillando la guarnizione (40) e (41). g) elimina il lamierino della valvola (36) e la lamiera della valvola (37) dalla manica della valvola per aria (38). h) rimuove il morsetto (29), elimina la copertura di estremità di limite (31) da entrambe l'estremità della manica della valvola per aria (38) e sostituisce la tazza (30) come richiesto. i) dopo la spinta dell'elemento della valvola (35) dalla manica della valvola per aria (38) a mano, il labbro che imballa (33) può essere controllato.

j) In primo luogo allenti i 4 bulloni (16) quella correzione la testata di cilindro, quindi rimuova le testate di cilindro (14) e (18) ad entrambe l'estremità e rimuova la copertura del giunto circolare (17). k) rimuove la guarnizione di sigillatura (19) dalla scanalatura della carcassa di motore (15). l) espelle la barretta di guida (22) e la barretta di innesco (45) dalla carcassa di motore (15) e sostituisce il labbro che imballa (20) sulla barretta di innesco o sul giunto circolare (44) sulla barretta di guida. Poiché i punti dell'assemblea ed i punti dello smontaggio della pompa a diaframma sono incompatibili, presti prego attenzione ai seguenti punti durante il processo di montaggio: 1) tutti gli elementi di sigillatura e le loro parti del contatto devono essere ricoperti d'olio lubrificante.

2) Prima dell'uso, controllare prego con attenzione tutti gli elementi di sigillatura per vedere se c'è danno, quale danno di superficie. Se è danneggiato, sostituiscalo con un nuovo. 3) la direzione del labbro di imballaggio del tipo del labbro (20) (, 25), (33) sarà coerente con la direzione come appare la figura. 4) i bulloni sulla copertura liquida saranno stretti diagonalmente per raggiungere il migliore effetto di sigillatura.

Risoluzione dei problemi 1. Un certo liquido è scaricato dalla porta di scarico con il flusso d'aria. Controlli il diaframma per vedere se c'è danno. Controlli le viti del diaframma per vedere se c'è scioltezza 2. Controlli se il collegamento del tubo d'aspirazione è sigillato bene. Controlli se il collegamento fra il tubo d'aspirazione ed il collettore di aspirazione è sigillato bene. Controlli il giunto circolare fra il collettore di aspirazione ed il cappuccio liquido. Controlli se le viti del diaframma sono sciolte. Controlli se la dotazione d'aria è stabile quando l'uscita della pompa è bassa. Controlli se l'entrata/sbocco è bloccata. Controlli la tenuta dell'aria del connettore del collegamento del collettore di aspirazione. La palla del controllo non è attaccata sulla sede valvola o la palla non è riparata correttamente. 4. Quando non c'è movimento alternativo, l'aria è scaricata dalla porta di scarico. Controlli l'anello con sigillo (33) sulla bobina (35). Controlli l'anello con sigillo (20) sulla leva di innesco (45). Controlli l'anello con sigillo (25) sulla biella del diaframma
