| Prodotto: | Pompa a diaframma pneumatica | Pressione massima dello sbocco: | 0.69Mpa |
|---|---|---|---|
| Limiti di temperatura: | 32° - 175°F | Livello acustico: | <70dB |
| Nome: | Pompa a diaframma del polipropilene | Applicazione: | Trasporto liquido corrosivo |
| Portata: | 0-20m3/h | Materiale del diaframma: | Teflon |
| Testa: | 30m | ||
| Evidenziare: | 1/4" pompa a diaframma del polipropilene,pompa a diaframma del polipropilene 70db |
||

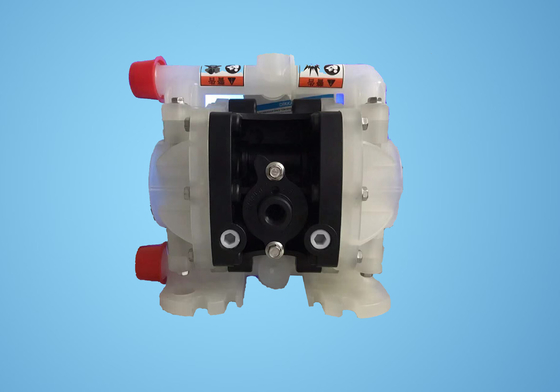

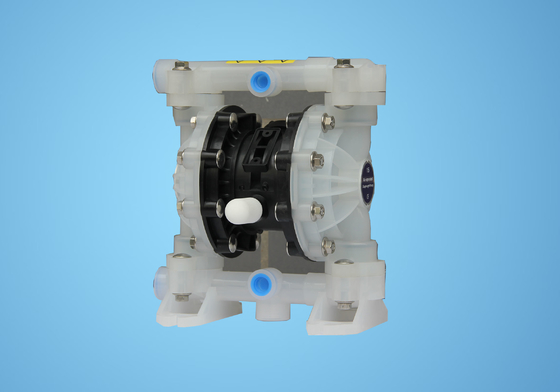

1/4" pompa a diaframma pneumatica per il trasporto liquido corrosivo
Pompa a diaframma a basso rumore del polipropilene per corrosione solvente chimica
Introduzione della pompa a diaframma del polipropilene
Pompa a diaframma dell'aria (inoltre sappia come una pompa a membrana, la doppia pompa a diaframma pneumatica (AOOD) o pompa a diaframma pneumatica) che usa una combinazione delle valvole di gomma, termoplastiche o il diaframma ed adatte ricambiare di azione qualsiasi lato del diaframma (valvola di ritenuta, valvole a farfalla, valvole a cerniera, o qualunque altra forma delle valvole di intercettazione) per pompare un liquido.
Specificazione della pompa a diaframma del polipropilene:
1/4" & 1/2» & 1" &1.5» & 2" & 3"
Pompa a diaframma dell'aria
1. Nessuna perdita
2. Buona prestazione autoadescante
3. Trasporto dei media vari
| Oggetto | Descrizione | Unità | Figura di riferimento |
| 1 | POMPA di aria di DIMENSIONE | POLLICE | 0,25 |
| 2 | Portata massima | 1/Min | 27 |
| 3 | Ascensore massimo | M. | 70 |
| 4 | Pressione massima dello sbocco | Mpa | 0,69 |
| 5 | Dimensione delle particelle massima | millimetro | 3 |
| 6 | Peso | chilogrammo | 2,3 |
| 7 | Livello acustico | db | <70 |
BG06 X X - X X X - X (selezione di modello)
Forma di bocca del tubo: A-BSP B-NPT (F) C-flangia
Materiale del diaframma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Materiale della palla: 9 - Santoprene H – Hytre T – PTFE A - acetale
Materiale di sedile della palla: P/K – polipropilene/Kynoar ss – acciaio inossidabile
Materiale della pompa: Ss – AL di acciaio inossidabile – lega di alluminio CI acciaio al carbonio P/K – polipropilene/Kynoar
La temperatura applicata massima limita (materiale del diaframma/palla/guarnizione)
Acetale ···············································40°- 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) ·················································40° - 220°F (4.4° - 104°C) Nitrile···················································10° - 180°F (- 12° - 82°C) Viton······················································- 40° - 350°F (- 40°-176.6°C) Hytrel·····················································- 20°-150°F (- 12° - 93°C) Kynar······················································10°-200°F (- 28.9° - 65.5°C) Polipropilene···········································32° - 175°F (0-79.4°C)
Uso del prodotto
1. Burro di arachidi della pompa, kimchi, purè di patate, piccola salsiccia rossa, polpa della mela dell'inceppamento, cioccolato, ecc.
2. Pittura, gomma e pigmento di pompaggio.
3, adesivi e colla, tutti i tipi possono essere pompati.
4, varie mattonelle, porcellana, mattoni e glassa delle terraglie.
5. Dopo che il pozzo di petrolio è perforato, pompi il sedimento e la malta liquida.
6. Vari emulsioni e riempitori della pompa.
7. Pompaggio della tutti i tipi età.
8. Utilizzi la pompa come l'autocisterna e la chiatta rimuove il carro armato per assorbire l'età.
9, luppolo e residui fermentati della polvere, sciroppo, zucchero denso.
10. Acqua di pompaggio dalle miniere, dai tunnel, dai tunnel, dall'arricchimento e dalle scorie. Colata di cemento e mortaio di pompaggio.
11, varia polpa di gomma.
12. Vari abrasivi, corrosivi, petrolio e fango, grasso di pulizia e contenitori generali.
13, vari liquidi facilmente tossici, infiammabili, volatili.
Dimensioni dell'installazione:
a) In primo luogo, prenda la pompa dal sistema di conduttura e vuoti i materiali nella pompa. b) dispone la pompa in un luogo di lavoro pulito. c) rimuove il tubo di scarico dell'acqua (1) dalla pompa e poi elimini le palle (2), tazze della O (3) e (47) e bussole a sfera (4) dall'estremità superiore del cappuccio liquido (5) a sua volta. Poi, posto la pompa sottosopra e rimuovere il tubo adduttore di presa di acqua (11) per eliminare le tazze del giunto circolare (3) e (47), sedili della palla (4) e sedili della palla (2) dal cappuccio liquido (5). d) allenta i bulloni intorno alle due coperture liquide e rimuove la copertura liquida (5). e) allenta le viti del diaframma (10) e rimuove le rondelle del diaframma (7), (8) ed il diaframma (6) da entrambe l'estremità. La guarnizione del labbro (25) può essere sostituita rimuovendo la barretta del diaframma (23). f) allenta il bullone (39) in primo luogo e poi rimuove l'alloggio della valvola per aria (38), il deflettore del vento (42), sigillando la guarnizione (40) e (41). g) elimina il lamierino della valvola (36) e la lamiera della valvola (37) dalla manica della valvola per aria (38).
h) Rimuova il morsetto (29), elimini la copertura di estremità di limite (31) da entrambe l'estremità della manica della valvola per aria (38) e sostituisca la tazza (30) come richiesto. i) dopo la spinta dell'elemento della valvola (35) dalla manica della valvola per aria (38) a mano, il labbro che imballa (33) può essere controllato. j) in primo luogo allenta i 4 bulloni (16) quella correzione la testata di cilindro, quindi rimuove le testate di cilindro (14) e (18) ad entrambe l'estremità e rimuove la copertura del giunto circolare (17). k) rimuove la guarnizione di sigillatura (19) dalla scanalatura della carcassa di motore (15). l) espelle la barretta di guida (22) e la barretta di innesco (45) dalla carcassa di motore (15) e sostituisce il labbro che imballa (20) sulla barretta di innesco o sul giunto circolare (44) sulla barretta di guida. Poiché i punti dell'assemblea ed i punti dello smontaggio della pompa a diaframma sono incompatibili, presti prego attenzione ai seguenti punti durante il processo di montaggio: 1) tutti gli elementi di sigillatura e le loro parti del contatto devono essere ricoperti d'olio lubrificante. 2) prima dell'uso, controllare prego con attenzione tutti gli elementi di sigillatura per vedere se c'è danno, quale danno di superficie. Se è danneggiato, sostituiscalo con un nuovo. 3) la direzione del labbro di imballaggio del tipo del labbro (20) (, 25), (33) sarà coerente con la direzione come appare la figura. 4) i bulloni sulla copertura liquida saranno stretti diagonalmente per raggiungere il migliore effetto di sigillatura.
Risoluzione dei problemi 1. Un certo liquido è scaricato dalla porta di scarico con il flusso d'aria. Controlli il diaframma per vedere se c'è danno. Controlli le viti del diaframma per vedere se c'è scioltezza 2. Controlli se il collegamento del tubo d'aspirazione è sigillato bene. Controlli se il collegamento fra il tubo d'aspirazione ed il collettore di aspirazione è sigillato bene. Controlli il giunto circolare fra il collettore di aspirazione ed il cappuccio liquido. Controlli se le viti del diaframma sono sciolte. Controlli se la dotazione d'aria è stabile quando l'uscita della pompa è bassa.
Controlli se l'entrata/sbocco è bloccata. Controlli la tenuta dell'aria del connettore del collegamento del collettore di aspirazione. La palla del controllo non è attaccata sulla sede valvola o la palla non è riparata correttamente. 4. Quando non c'è movimento alternativo, l'aria è scaricata dal porto di scarico. Controlli l'anello con sigillo (33) sulla bobina (35). Controlli l'anello con sigillo (20) sulla leva di innesco (45). Controlli l'anello con sigillo (25) sulla biella del diaframma
