| Prodotto: | Pompa a diaframma di pressione bassa | Portata massima: | 378l/min |
|---|---|---|---|
| Ascensore massimo: | 70 m | Caratteristica: | Non perdita |
| Evidenziare: | pompa a diaframma azionata pneumatica,doppia pompa a diaframma pneumatica,Di vuoto della pompa a diaframma perdita non |
||

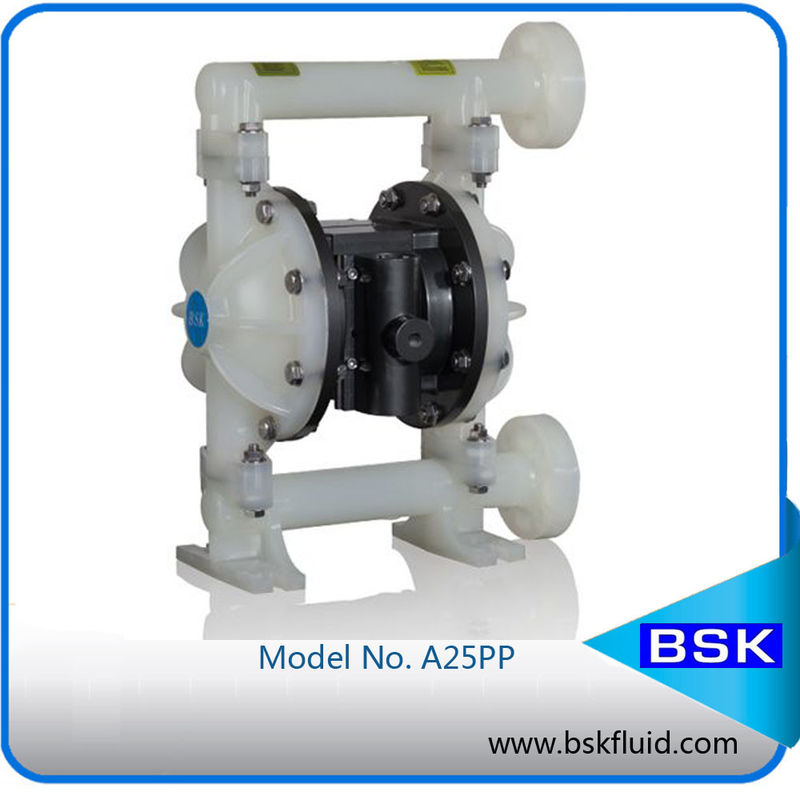

La pompa a diaframma di vuoto di PTFE, inchiostro da stampa pompa i prodotti di plastica
Introduzione della pompa a diaframma di vuoto
La pompa a diaframma offre la consegna in grande quantità anche a pressione d'aria bassa e ad una gamma della strada di b di opzioni della compatibilità materiale disponibili. Riferisca al modello ed al grafico di opzione. La pompa è fornita del motore di aria modularizzato e della sezione fluida.
La pompa a diaframma pneumatica alternatamente genera la pressione del fluido dell'assunzione e la pressione del fluido positiva nella camera fluida utilizzando la differenza di pressione nella camera d'aria. La valvola a sfera può assicurare il flusso di andata di liquido.
Il riciclaggio della pompa comincerà come la pressione d'aria è applicata e continuerà a pompare e continuare con la richiesta. Svilupperà e manterrà la linea pres - sicuri e smetterà di ciclare una volta che la linea massima pressione è raggiunta (DIS - dispositivo pensing chiuso) e riprenderà pompare come stato necessario
| Oggetto | Descrizione | Unità | Figura di riferimento |
| 1 | Pressione massima della presa d'aria | Mpa | 0,83 |
| 2 | Portata massima | L/min | 378 |
| 3 | Ascensore massimo | M. | 70 |
| 4 | Pressione massima dello sbocco | Mpa | 0,83 |
| 5 | Dimensione delle particelle massima | millimetro | 6 |
| 6 | Peso | chilogrammo | 23 |
| 7 | Livello acustico | db | <70 |
Specifiche della pompa a diaframma di vuoto
Pompa a diaframma dell'aria
1. non perdita
2. buona prestazione di innesco di auto
3. trasporti tutti i tipi di medium
4. materiale: Acciaio fuso, alluminio, ss, pp
Applicazione e vantaggio della pompa a diaframma di vuoto:
Le pompe a diaframma pneumatiche sono azionate con aria appiattita. le pompe a diaframma è adatte a liquidi di pompaggio con le particelle e vari liquidi, che sono altamente viscosi, volatili, corrosivi o tossici come pure colloidi. Il corpo di pompa è fatto delle leghe di alluminio, del ghisa o dell'acciaio inossidabile. Il diaframma è fatto della gomma di alta qualità quale la gomma di nitrile, la gomma di chloronorgutta, gomma di fluoroine. Le pompe a diaframma sono ampiamente usate nelle industrie tessili elettroniche, ceramiche, dell'alimento e del prodotto chimico, del petrolio.
Nota: Il peso delle pompe nella tavola è l'approssimazione. Sarà causato le differenze a causa delle componenti. Appena per riferimento.
Limiti materiali di temperatura (diaframma/palla/materiale sigillato)
|
Materiale |
Gamma di temperature di applicazione |
|
POM |
10°-180°F (- 12° - 82°C) |
|
Santoprene® |
-40° - 225°F (- 40° - 107.2°C) |
|
PTFE |
40° - 220°F (4.4° - 104°C) |
|
Nitrile |
10° - 180°F (- 12° - 82°C) |
|
Viton® |
-40° - 350°F (- 40°-176.6°C) |
|
PVDF |
-20°-150°F (- 12° - 93°C) |
|
Hytrel® |
10°-200°F (- 28.9° - 65.5°C) |
|
Pp |
32° - 175°F (0 -79.4°C) |
Descrizione della pompa a diaframma di vuoto
La pompa a diaframma di BSK offre la consegna in grande quantità anche a pressione d'aria bassa ed una vasta gamma di a opzioni della compatibilità materiale disponibili. Progettazione resistente della stalla della caratteristica delle pompe di BSK, motore di aria modulare/sezioni fluide.
Le doppie pompe a diaframma pneumatiche utilizzano un differenziale di pressione nelle camere d'aria alternatamente per creare l'aspirazione e la pressione del fluido positiva nelle camere fluide, controlli di palla assicura un flusso positivo di liquido.
Dopo ventilazione, la pompa stars per funzionare e la pressione dell'uscita raggiunge l'uscita desiderata. Quando la pressione nell'uscita raggiunge i limiti massimi (equivalente entrambi del inlet&outlet sia chiuso) che la pompa smetterà di correre. La pressione nella conduttura è una volta di meno che la valvola massima la pompa riprenderà l'operazione.
MANUTENZIONE
Manutenzione della pompa a diaframma che risistema i punti di attenzione.
Orientamento di risoluzione dei problemi
lo sbocco 1.Air ha liquido quando pompa
Controlli se il diaframma è danneggiato
Controlli se il diaframma serra l'allentamento
il liquido prodotto 2.The ha bolla
Controlli i giunti del tubo d'aspirazione bene sono sigillati
Controlli il tubo d'aspirazione e l'entrata fluida è sigillata bene
Controlli l'anello fra l'entrata fluida ed il cappuccio del liquido è con il giunto circolare
Controlli i bulloni del diaframma sono fissati
la capacità 3.Pumping è bassa
Controlli se la dotazione d'aria è stabile
Controlli se l'entrata e lo sbocco è bloccata
Controlli il giunto all'entrata fluida è sigillato e non perdita
Controlli se il bastone della palla al sedile della palla o al sedile della palla non è adatto
4. Senza moto alternativo, il flusso d'aria è scaricato dal porto di scarico
Controlli l'anello sigillato della valvola per aria principale
Controlli l'anello sigillato della valvola pilota della barretta
Controlli l'anello sigillato della barretta del diaframma
