| nome: | Pompa a membrana | Applicazione: | vario forte acido |
|---|---|---|---|
| gurentee: | Un anno | Livello acustico: | <70dB |
| Evidenziare: | pompa a diaframma acida,pompa a diaframma portatile bidirezionale |
||

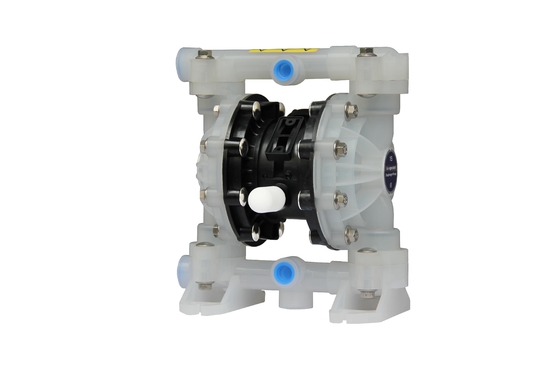

Doppio mezzo sommergibile pneumatico sostituto della pompa a diaframma del polipropilene
Pompa a diaframma dell'aria
(inoltre sappia come una pompa a membrana, la doppia pompa a diaframma pneumatica (AOOD) o pompa a diaframma pneumatica) che usa una combinazione delle valvole di gomma, termoplastiche o il diaframma ed adatte ricambiare di azione qualsiasi lato del diaframma (valvola di ritenuta, valvole a farfalla, valvole a cerniera, o qualunque altra forma delle valvole di intercettazione) per pompare un liquido.
| Oggetto | Descrizione | Unità | Figura di riferimento |
| 1 | Pressione massima della presa d'aria | Mpa | 0,69 |
| 2 | Portata massima | 1/Min | 46 |
| 3 | Ascensore massimo | M. | 70 |
| 4 | Pressione massima dello sbocco | Mpa | 0,69 |
| 5 | Dimensione delle particelle massima | millimetro | 2,5 |
| 6 | Peso | chilogrammo | 2,8 |
| 7 | Livello acustico | db | <70 |
Pompa a diaframma dell'aria
1. Non perdita
2. buona prestazione di innesco di auto
3. trasporti tutti i tipi di medium
4. materiale: Acciaio fuso, alluminio, ss, pp
Applicazione
La pompa può succhiare il vario forte acido, l'alcali ed il liquido corrosivo ecc.
Descrizione generale
La pompa a diaframma offre la consegna in grande quantità anche a pressione d'aria bassa e ad una gamma della strada di b di opzioni della compatibilità materiale disponibili. Riferisca al modello ed al grafico di opzione. La pompa è fornita del motore di aria modularizzato e della sezione fluida.
La pompa a diaframma pneumatica alternatamente genera la pressione del fluido dell'assunzione e la pressione del fluido positiva nella camera fluida utilizzando la differenza di pressione nella camera d'aria. La valvola a sfera può assicurare il flusso di andata di liquido.
Il riciclaggio della pompa comincerà come la pressione d'aria si applica e continuerà a pompare e continuare con la richiesta. Svilupperà e manterrà la linea pres - sicuri e smetterà di ciclare la linea una volta massima pressione è raggiunto (DIS - dispositivo pensing chiuso) e riprenderà pompare poichè avuto bisogno di.
SMONTAGGIO FLUIDO DELLA SEZIONE
Rimuova il collettore superiore e più basso (1) e (11).
Rimuova la palla (2), anello «della O» (3) (47) e sedile della palla (4).
Rimuova il cappuccio fluido (5).
NOTA: Soltanto i modelli del diaframma usano un diaframma primario (6A) e un diaframma di sostegno (6). Riferisca al iliary aus. vista nell'illustrazione fluida della sezione.
Rimuova la vite (10), rondella (9), diaframma (6A, 6) e rondella del diaframma (7, 8).
NOTA: Non graffi o non guasti la superficie della barretta del diaframma (di 23).
RIMONTAGGIO FLUIDO DELLA SEZIONE
Riunisca nell'ordine inverso.
Pulisca ed ispezioni tutte le parti. Sostituisca consumato o nocivo si separa le nuove parti come richiesto.
Lubrifichi la barretta del diaframma (di 23) e 25) Anello «di Y» con grasso.
Ripari la barretta del diaframma (23) con lo strumento ausiliario dell'installazione.
Prima della legatura finale dei bulloni e dei dadi, determini prego se il diaframma (6A, 6) è stato allineato rispetto al cappuccio fluido (5) correttamente evitare la torsione del diaframma.
Per i modelli facendo uso del diaframma: tre diaframmi di gomma (6) dal lato, cui sono segnati con VENTILA «la camera d'aria» LATERALE sono montati di fronte al corpo di pompa.
Avvii la pompa, controlli la legatura e la sigillatura dopo che è in corsa per un periodo.
