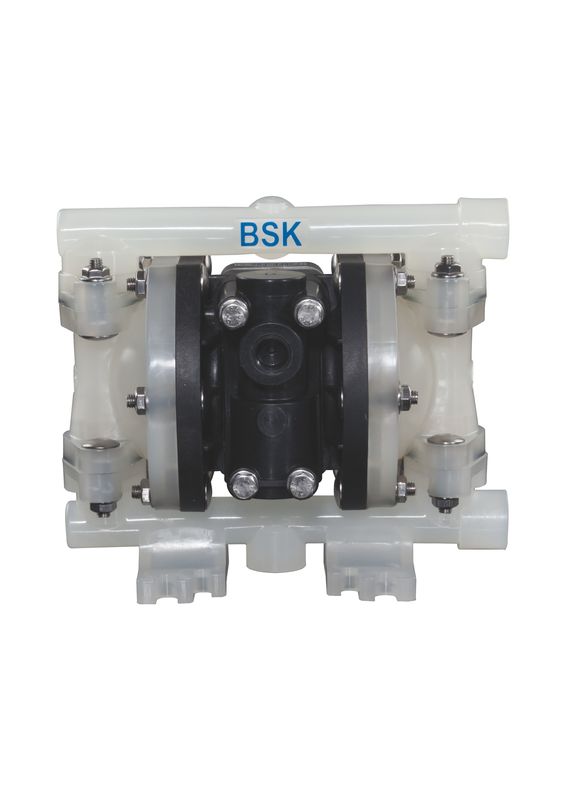

Pompa a diaframma pneumatica dell'aria della pompa a diaframma del polipropilene pp per acido

Pompa a diaframma pneumatica del polipropilene 44L/Min pneumatico 6.9bar

Pompa a diaframma dell'aria

(inoltre sappia come una pompa a membrana, la doppia pompa a diaframma pneumatica (AOOD) o pompa a diaframma pneumatica) quel usi una combinazione di azione delle valvole termoplastiche o teflondiaphragm ed adatte ricambiare della gomma, qualsiasi lato del diaframma (valvola di ritenuta, valvole a farfalla, valvole a cerniera, o qualunque altra forma delle valvole di intercettazione) pompare un liquido.

Specifiche

Pompa a diaframma dell'aria
1. non perdita
2. buona prestazione di innesco di auto
3. trasporti tutti i tipi di medium
4. materiale: Acciaio fuso, alluminio, ss, pp

Applicazione

1, liquido tossico, combustibile e volatilizable.
2, forte acido, forti liquidi dell'alcali con corrosione
3, il camion cisterna, pianta del bilk, carico e scaricano dei prodotti petroliferi
4, sottaceto, polpa della frutta, hanno schiacciato le patate, il cioccolato, ecc
5, pittura, gomma, pigmento ed adesivi
6, varia polpa ceramica, riempire di malta, mortaio e residui
7, vario lattice, solventi organici, farcenti
8, spogliando del trasportatore dell'olio (acqua sporca della pompa ed olio residuo)
9, luppolo comune, assottigliano la pasta di potere, dello sciroppo e della melassa del lievito
10, liquido speciale

Descrizione generale

La pompa a diaframma offre la consegna in grande quantità anche a pressione d'aria bassa e ad una gamma della strada di b di opzioni della compatibilità materiale disponibili. Riferisca al modello ed al grafico di opzione. La pompa è fornita del motore di aria modularizzato e della sezione fluida.

La pompa a diaframma pneumatica alternatamente genera la pressione del fluido dell'assunzione e la pressione del fluido positiva nella camera fluida utilizzando la differenza di pressione nella camera d'aria. La valvola a sfera può assicurare il flusso di andata di liquido.

Il riciclaggio della pompa comincerà come la pressione d'aria è applicata e continuerà a pompare e continuare con la richiesta. Svilupperà e manterrà la linea pres - sicuri e smetterà di ciclare una volta che la linea massima pressione è raggiunta (DIS - dispositivo pensing chiuso) e riprenderà pompare come stato necessario.

SMONTAGGIO FLUIDO DELLA SEZIONE

• Rimuova il collettore superiore e più basso (1) e (11).

• Rimuova la palla (2), anello «della O» (3) (47) e sedile della palla (4).

• Rimuova il cappuccio fluido (5).

    NOTA: Soltanto i modelli del diaframma usano un diaframma primario (6A) e un diaframma del backup (6). Riferisca alla vista iliary aus. nell'illustrazione fluida della sezione.

• Rimuova la vite (10), rondella (9), diaframma (6A, 6) e rondella del diaframma (7, 8).
  NOTA: Non graffi o non guasti la superficie della barretta del diaframma (di 23).

RIMONTAGGIO FLUIDO DELLA SEZIONE

• Riunisca nell'ordine inverso.

• Pulisca ed ispezioni tutte le parti. Sostituisca consumato o nocivo si separa le nuove parti come richiesto.

• Lubrifichi la barretta del diaframma (di 23) e 25) Anello «di Y» con grasso.

• Ripari la barretta del diaframma (23) con lo strumento ausiliario dell'installazione.

• Prima della legatura finale dei bulloni e dei dadi, determini prego se il diaframma (6A, 6) è stato allineato rispetto al cappuccio fluido (5) correttamente evitare la torsione del diaframma.

• Per i modelli facendo uso del diaframma del teflon: tre diaframmi di gomma (6) dal lato, cui sono segnati con VENTILA IL LATO «camera d'aria» sono montati di fronte al corpo di pompa.

• Avvii la pompa, controlli la legatura ed il sigillamento dopo che è in corsa per un periodo.
