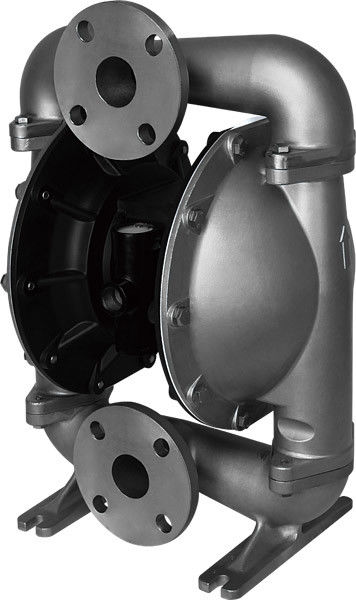

Pompa a diaframma pneumatica ad alta velocità per i liquidi combustibili e Volatilizable

Descrizione generale

Requisiti di aria e di lubrificazione

ECCESSIVA PRESSIONE D'ARIA. Può causare il danno della pompa, la ferita personale o i danni materiali.

• Un filtro capace di filtrare le particelle più grandi di 50 micron dovrebbe essere utilizzato sulla dotazione d'aria. Non c'è lubrificazione richiesta all'infuori del lubrificante dell'anello «della O» che è applicato durante l'assemblea o la riparazione.
• Se l'aria lubrificata è presente, assicuri che sia compatibile con gli anelli e le guarnizioni «della O» nella sezione del motore di aria della pompa.

Manutenzione

• Riferisca prego al disegno schematico componente nei disegni di assemblea per cercare i numeri di serie ed i nomi delle parti e per afferrare le informazioni delle parti e del pacchetto di servizi di manutenzione.
• Parti di qualche BSK sono segnate come «durare parte», che possono condurre a riduzione rapida di tempo morto e di servizio.
• I corredi di servizio sono divisi per assistere due funzioni separate della pompa a diaframma: 1. SEZIONE DELL'ARIA, UNA SEZIONE DI 2. LIQUIDI. Sec FLUIDA - TION è diviso più ulteriormente per abbinare le OPZIONI del MATERIALE tipiche della parte.
• Fornisca una superficie di lavoro pulita per proteggere le parti mobili interne sensibili da contaminazione dalla sporcizia e dai corpi estranei durante lo smontaggio ed il rimontaggio di servizio.
• Registri buoni attività di servizio ed includa la pompa dentro preven - il programma di manutenzione tive.
• Prima dello smontaggio, svuoti il materiale catturato nell'uomo dello sbocco - ifold girando la pompa capovolta nel materiale dello scolo dalla pompa.

SMONTAGGIO FLUIDO DELLA SEZIONE

• Rimuova il collettore superiore e più basso (1) e (11).
• Rimuova la palla (2), anello «della O» (3) (47) e sedile della palla (4).
• Rimuova il cappuccio fluido (5).

    NOTA: Soltanto i modelli del diaframma usano un diaframma primario (6A) e un diaframma del backup (6). Riferisca alla vista iliary aus. nell'illustrazione fluida della sezione.

• Rimuova la vite (10), rondella (9), diaframma (6A, 6) e rondella del diaframma (7, 8).
  NOTA: Non graffi o non guasti la superficie della barretta del diaframma (di 23).

RIMONTAGGIO FLUIDO DELLA SEZIONE

• Riunisca nell'ordine inverso.
• Pulisca ed ispezioni tutte le parti. Sostituisca consumato o nocivo si separa le nuove parti come richiesto.
• Lubrifichi la barretta del diaframma (di 23) e 25) Anello «di Y» con grasso.
• Ripari la barretta del diaframma (23) con lo strumento ausiliario dell'installazione.
• Prima della legatura finale dei bulloni e dei dadi, determini prego se il diaframma (6A, 6) è stato allineato rispetto al cappuccio fluido (5) correttamente evitare la torsione del diaframma.
• Per i modelli facendo uso del diaframma del teflon: tre diaframmi di gomma (6) dal lato, cui sono segnati con VENTILA IL LATO «camera d'aria» sono montati di fronte al corpo di pompa.
• Avvii la pompa, controlli la legatura ed il sigillamento dopo che è in corsa per un periodo
