Numerosi problemi di risoluzione pneumatica ad alta pressione della pompa a diaframma

Numerosi problemi di risoluzione pneumatica ad alta pressione della pompa a diaframma

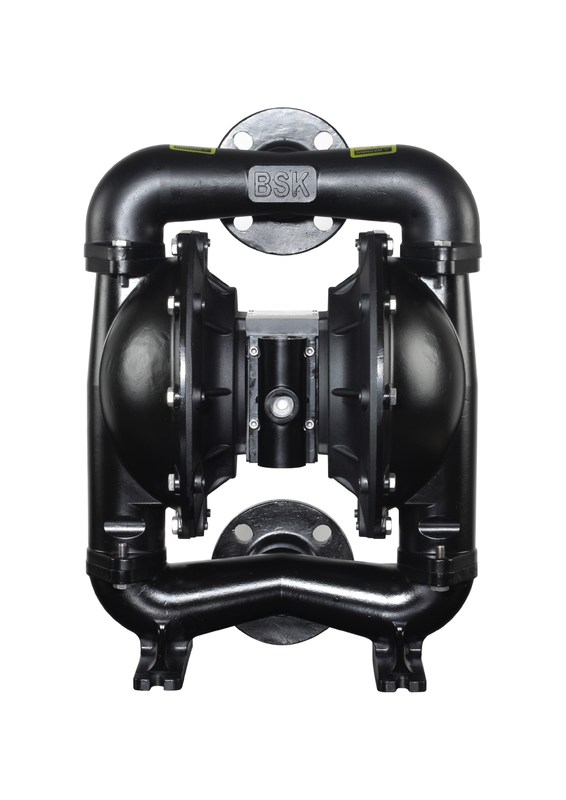

Introduzione pneumatica della pompa a diaframma

La pompa a diaframma pneumatica è macchine per il trasporto o la pressurizzazione dei liquidi. La pompa pricipalmente è utilizzata per trasportare il liquido dell'acqua, del petrolio, dell'acido e dell'alcali, emulsione, sospendendo il metallo del liquido e dell'emulsione ed anche può trasportare il liquido, il miscuglio di gas ed il liquido contenenti i solidi in sospensione. Le pompe possono essere divise generalmente in tre tipi secondo i loro principi di funzionamento: pompe volumetriche, pompe a motore ed altri tipi di pompe. Secondo il metodo movente, può essere diviso nella pompa elettrica e pompa della ruota idraulica, pompa ad un solo stadio e pompa a più stadi secondo la struttura, pompa d'alimentazione di caldaia e pompa dosatrice secondo l'uso e pompa idraulica, pompa di olio e pompa di fango secondo la natura della consegna liquida. Secondo la struttura dell'asse, può essere diviso nella pompa lineare e nella pompa tradizionale. Le pompe possono trasportare soltanto il liquido come il medium della logistica, non solido.

Vantaggio pneumatico della pompa a diaframma

1. Nessun'acqua di irrigazione, aspirazione fino a 5 metri, testa fino a 70 metri, la pressione dello sbocco > 7bar

2. Ampi flusso e buona prestazione, che permette il diametro massimo della particella di 10 millimetri. Fango di pompaggio, impurità, usura minima sulla pompa

3. Diriga, attraversi la valvola aperta per realizzare l'adeguamento stepless (regolatore di pressione fra 1-7bar)

4. La pompa non ha parti mobili, nessun guarnizioni, medium esaurito diaframmi e le parti correnti della pompa, medium di funzionamento completamente è separata dal mezzo trasmissivo non perde. I media tossici, volatili o corrosivi così di pompaggio, non causeranno l'inquinamento ambientale ed il pericolo alla sicurezza personale.

5. Non abbia posti infiammabili ed esplosivi dell'elettricità, sicuri ed affidabili.

6. Può essere immerso nel medium.

I 2 5 x X - X X X - X (selezione di modello)

Formi della bocca del tubo: A-BSP B-NPT (F) C-flangia

Materiale del diaframma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Materiale della palla: 9 - Santoprene H – Hytre T – PTFE A - acetale

Materiale di sedile della palla: P/K – polipropilene/Kynoar ss – acciaio inossidabile

Materiale della pompa: Ss – AL dell'acciaio inossidabile – acciaio al carbonio di ci della lega di alluminio P/K – polipropilene/Kynoar

Limiti applicati massimi di temperatura (materiale del diaframma/palla/guarnizione)

Acetale ···············································  40° - 150°F (4,4 - 65.5°C)

Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) teflon···············································   40° - 220°F (4.4° - 104°C) nitrile·················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel··················································- 20°-150°F (- 12° - 93°C) Kynar··················································10°-200°F (- 28.9° - 65.5°C) polipropilene········································32° - 175°F (0-79.4°C)
