Dettagli:
Termini di pagamento e spedizione:
|
| Prodotto: | Pompa a diaframma pneumatica | Pressione massima dello sbocco: | 0.69MPa |
|---|---|---|---|
| Limiti di temperatura: | 32° - 175°F | Livello acustico: | <70dB |
| Nome: | Pompa a diaframma del polipropilene | applicazione: | Trasporto liquido corrosivo |
| Uso: | Prodotto chimico | Materiale: | PVDF |
| Evidenziare: | pompa a diaframma di 0.69mpa PVDF,pompa a diaframma di 70db PVDF,Pompa a diaframma pneumatica del polipropilene |
||

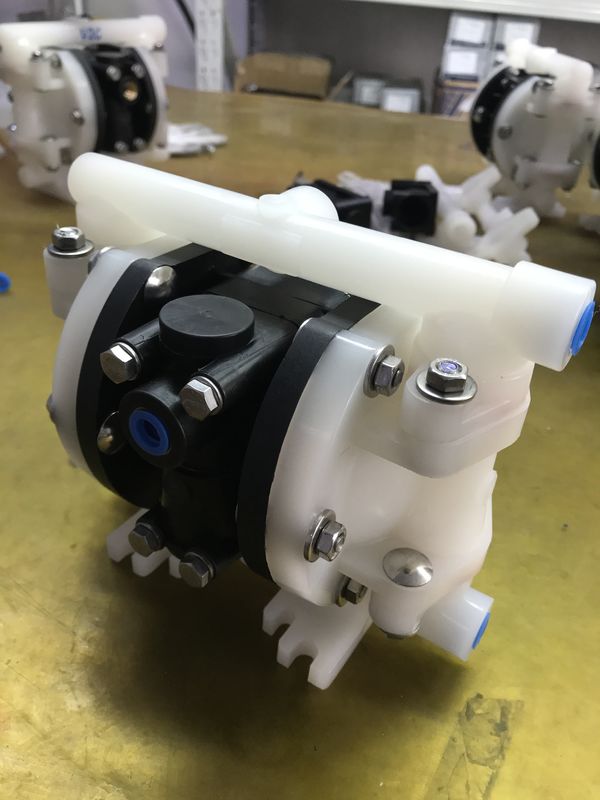

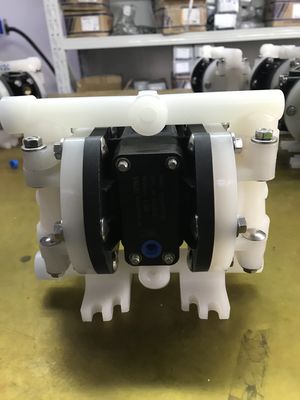

Pompa a diaframma del polipropilene di PVDF per il trasporto liquido corrosivo
Introduzione della pompa a diaframma del polipropilene
Pompa a diaframma dell'aria (inoltre sappia come una pompa a membrana, la doppia pompa a diaframma pneumatica (AOOD) o pompa a diaframma pneumatica) che usa una combinazione delle valvole di gomma, termoplastiche o il diaframma ed adatte ricambiare di azione qualsiasi lato del diaframma (valvola di ritenuta, valvole a farfalla, valvole a cerniera, o qualunque altra forma delle valvole di intercettazione) per pompare un liquido.
Specifiche della pompa a diaframma del polipropilene
Pompa a diaframma dell'aria
1. non perdita
2. buona prestazione di innesco di auto
3. trasporti tutti i tipi di medium
| Oggetto | Descrizione | Unità | Figura di riferimento |
| 1 | Pressione massima della presa d'aria | Mpa | 0,69 |
| 2 | Portata massima | 1/Min | 27 |
| 3 | Ascensore massimo | M. | 70 |
| 4 | Pressione massima dello sbocco | Mpa | 0,83 |
| 5 | Dimensione delle particelle massima | millimetro | 3 |
| 6 | Peso | chilogrammo | 12,3 |
| 7 | Livello acustico | db | <70 |
I 06 X X - X X X - X (selezione di modello)
Forma di bocca del tubo: A-BSP B-NPT (F) C-flangia
Materiale del diaframma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Materiale della palla: 9 - Santoprene H – Hytre T – PTFE A - acetale
Materiale di sedile della palla: P/K – polipropilene/Kynoar ss – acciaio inossidabile
Materiale della pompa: Ss – AL di acciaio inossidabile – lega di alluminio CI acciaio al carbonio P/K – polipropilene/Kynoar
La temperatura applicata massima limita (materiale del diaframma/palla/guarnizione)
Acetale ···············································40°- 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) ·················································40° - 220°F (4.4° - 104°C) Nitrile···················································10° - 180°F (- 12° - 82°C) Viton······················································- 40° - 350°F (- 40°-176.6°C) Hytrel·····················································- 20°-150°F (- 12° - 93°C) Kynar······················································10°-200°F (- 28.9° - 65.5°C) Polipropilene···········································32° - 175°F (0-79.4°C)
Uso del prodotto
1. Burro di arachidi della pompa, kimchi, purè di patate, piccola salsiccia rossa, polpa della mela dell'inceppamento, cioccolato, ecc.
2. Pittura, gomma e pigmento di pompaggio.
3, adesivi e colla, tutti i tipi possono essere pompati.
4, varie mattonelle, porcellana, mattoni e glassa delle terraglie.
5. Dopo che il pozzo di petrolio è perforato, pompi il sedimento e la malta liquida.
6. Vari emulsioni e riempitori della pompa.
7. Pompaggio della tutti i tipi età.
8. Utilizzi la pompa come l'autocisterna e la chiatta rimuove il carro armato per assorbire l'età.
9, luppolo e residui fermentati della polvere, sciroppo, zucchero denso.
10. Acqua di pompaggio dalle miniere, dai tunnel, dai tunnel, dall'arricchimento e dalle scorie. Colata di cemento e mortaio di pompaggio.
11, varia polpa di gomma.
12. Vari abrasivi, corrosivi, petrolio e fango, grasso di pulizia e contenitori generali.
13, vari liquidi facilmente tossici, infiammabili, volatili.
1" organigramma
Dimensioni dell'installazione:
Smontaggio delle parti nella sezione fluida
) in primo luogo, rimuova la pompa dal sistema e dallo scolo di conduttura fuori dai materiali dalla pompa dentro. posto di b) la pompa in un ambiente di lavoro pulito. la c) smantella il tubo di scarico (1) dalla pompa in primo luogo e poi elimini la palla (2), tazza della O (3) e (47) e sedile della palla (4) dall'estremità superiore del cappuccio fluido (5) nell'ordine. Dopo che, posto la pompa sottosopra e smantellare l'entrata tubo (11) in modo da eliminare la tazza della O (3) e (47), sedile della palla (4) e palla (2) dal cappuccio fluido (5). rilascio di d) i bulloni intorno ai due cappucci fluidi da smontare il cappuccio (5). rilascio di e) la vite del diaframma (10) e rimuovere diaframma rondella (7), (8) e diaframma (6) dall'entrambe l'estremità. Rimuova la barretta del diaframma (23) e la guarnizione di labbro-forma l'anello (25) può essere sostituito. Smontaggio delle parti per la valvola per aria f) allentare il bullone (39) in primo luogo, e poi smantelli la valvola per aria intelaiatura (38), deflettore dell'aria (42) e guarnizione di sigillatura (40) e (41). g) elimina la fetta della valvola (36) ed il piatto della valvola (37) dal intelaiatura della valvola per aria (38). h) smantella l'anello elastico (29) ed elimina il cappuccio protettivo di limite (31) da entrambe l'estremità dell'intelaiatura della valvola per aria (38) e da voi può sostituire la tazza (30) come stato necessario. i) potete controllare l'imballaggio labbro tipo (33) dopo l'eliminazione la bobina (35) dall'intelaiatura della valvola per aria (38) con mani. Smontaggio delle parti per Valve pilota j) allenta 4 bulloni (16) in primo luogo e poi che riparano la testata di cilindro smantelli la testata di cilindro (14) e (18) su entrambe l'estremità e rimuova la tazza della O (17). k) rimuove la guarnizione di sigillatura (19) dalla scanalatura del intelaiatura del motore (15). l) espelle la barretta pilota (22) e la barretta di innesco (45) dal motore l'intelaiatura (15) e voi possono sostituire l'imballaggio labbro tipo (20) sulla barretta di innesco o sulla tazza della O (44) sulla barretta pilota. Rimontaggio della pompa a diaframma I punti di rimontaggio della pompa sia incompatibile con quelli dello smontaggio, in modo da voi siete chiesti gentilmente per pagare attenzione a quanto segue nel processo di rimontaggio: 1) tutti gli elementi di sigillatura come pure le loro parti del contatto, deve essere unto. 2) controlla prego con attenzione prima dell'uso di tutto il sigillamento elementi se sono danneggiati, quale superficie danno. Se nocivo, sostituisca prego i nuovi. 3) la direzione del labbro dell'imballaggio labbro tipo (20) (, 25) e (33) dovrebbe essere coerente con la direzione indicata in grafico. 4) i bulloni sul cappuccio fluido dovrebbero alternatamente essere fissati dagli angoli opposti per raggiungere un migliore risultato di sigillatura. Risoluzione dei problemi 1. Un certo liquido è ha scorso dall'apertura dello scarico avanti con il flusso d'aria. Controlli il diaframma per vedere se c'è tutto il danno. Controlli la vite del diaframma per vedere se c'è scioltezza 2. Ci sono bolle di aria nel liquido dello sbocco Controlli il collegamento del tubo d'aspirazione per vedere se c'è la buona sigillatura. Controlli il collegamento fra il tubo d'aspirazione e collettore di aspirazione per la buona sigillatura. Controlli il giunto circolare fra il collettore di aspirazione e cappuccio fluido Controlli le viti del diaframma per vedere se c'è scioltezza 3. uscita bassa della pompa Controlli la dotazione d'aria è stabile. Controlli l'entrata/sbocco per vedere se c'è tutto il bloccaggio. Connettori del controllo che collegano il collettore di aspirazione per aria tenuta Controlli che la palla non è attaccata al sedile o la palla è messo non impropriamente. 4. l'aria è scaricata dall'apertura dello scarico quando là non c'è nessun movimento alternativo. Anello con sigillo del controllo (33) sulla saracinesca (35). Anello con sigillo del controllo (20) sulla barretta di innesco (45). Anello con sigillo del controllo (25) sulla biella del diaframma
